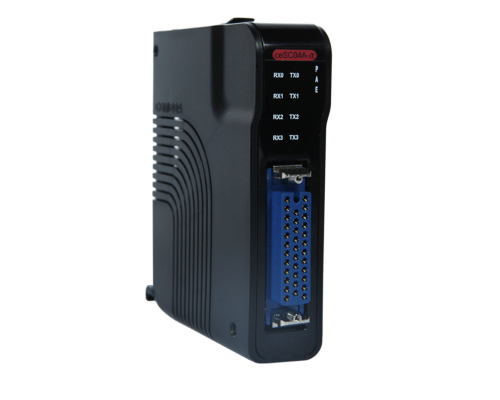

aNS-SC04A 4ch RS232/422/485 Serial Module |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| aNS-SC04A |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |
· aNS-SC04A는 4채널 RS232/422/485 시리얼 통신을 지원하는 AllNET 슬레이브 모듈 입니다. · 통신 포트는 내부 제어신호와 전기적으로 절연되어 있지 않습니다. |
General Specifications |
|
Install |
AllNet Backplane |
Power consumption |
50mA type. 80mA Max. |
Serge protection |
10 kV |
Connector |
MR-34RFA |
Over current shutdown |
5A |
Dimension |
80mm * 100mm * 27mm |
Serial Communication |
|
Num of channels |
4 Channels |
Protocol |
RS232 / RS422 / RS485 |
Baud rate |
2400bps ~ 38400bps (optional 115200) |
FIFO |
64 byte TX / 64 byte RX |
Terminathing resistance (RS232 / RS485) |
150Ω |
Supported S/W |
|
Platform |
Windows 2000, Windows XP, Windows 7, Windows 10 |
Plenty of example codes |
|

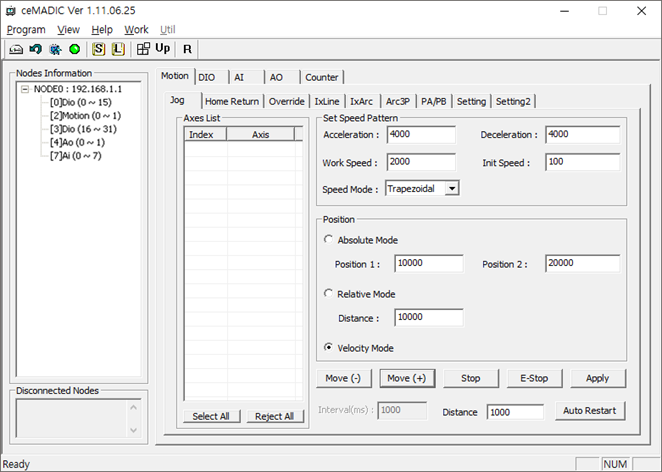

MADIC |
|
▶ MADIC은 Compact Ethernet IP인 cEIP를 통합 컨트롤하기 위하여 제공하는 어플리케이션입니다. |
AllNet back Plane |
|
AllNet PWR |
|
Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector |
|

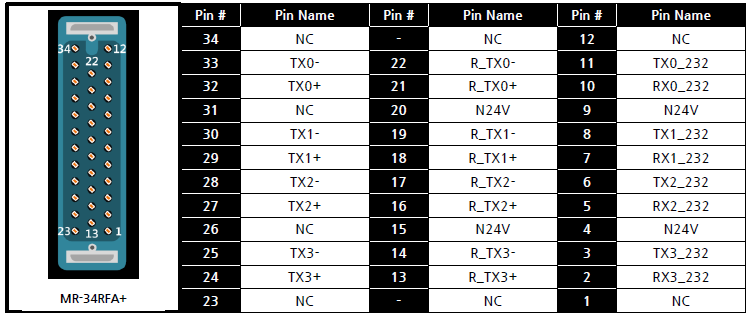

Conector |
|
