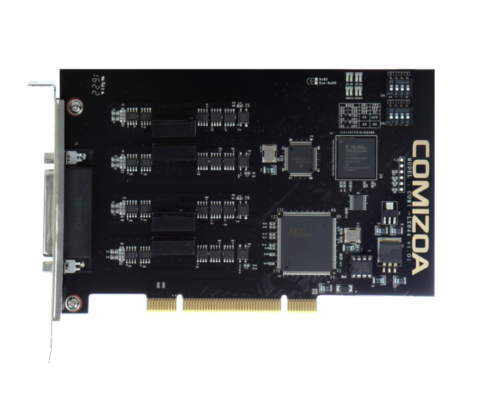

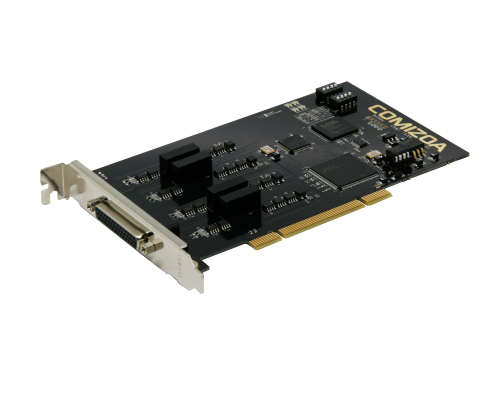

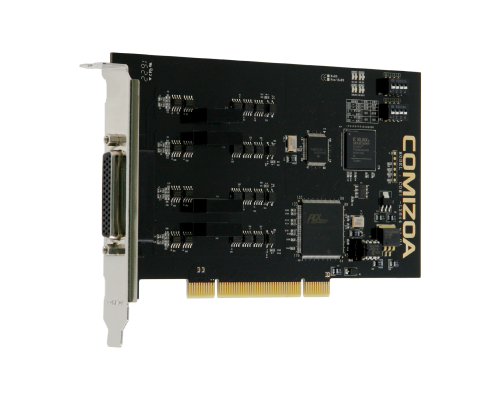

COMI-LX644(PCI/PCIe)

4ch Multiport Serial Board

DOWNLOAD
Model S/W Manual H/W Manual Driver Library Ex App Dim
COMI-LX644(PCI/PCIe)

 introduction

 · COMI-LX644 는 PC 기반 4채널 멀티포트 시리얼 보드(Multiport Serial Board) 입니다.


 · 멀티포트 시리얼 보드는 컴퓨터와 주변기기가 시리얼 통신을 할 수 있도록 시리얼 포트를 확장하는 보드입니다.



 · 컴퓨터의 시리얼 포트를 확장하는 동시에, 별도의 컨버팅 없이 RS-422, RS-485 통신 모드를 지원합니다.


 · Automatic Data Direction Control 기능을 지원하여 CPU 지원을 절약할 수 있습니다.


 · 가상 Port driver 를 지원하여, 사용자는 일반 시리얼 Port를 사용하는 것과 동일한 방법으로 사용할 수 있습니다.


 · 각 채널마다 전기적으로 절연되어 있습니다.

 제품 사양

 크기

 174.7 mm * 106.1 mm (W x H)

 동작온도

 0℃ ~ 50℃

 보관온도

 -20℃ ~ 80℃

 UART통신

 사양

 16C754 호환
 기능

 Programmable Serial Interface

 FIFO

 Tx FIFO 64-Byte / Rx FIFO 64-Byte

 시리얼 통신 (RS485/RS422) 사양

 Tx Differential 출력

 5V

 Rx Differential 전압

 0.2V

 전송 속도

 2400 ~ 921600 BPS

 ESD 보호

 ±8kV IEC 1000-4-2 접촉 방전



 ±15kV 휴먼바디 모델

 Serial Manager



 ▶ Serial Manager는 보드 구입시 무상으로 제공됩니다.
 ▶ BaudRate, Data Bits, Stop Bits, Parity 등을 설정 할 수 있으며
    Serial 통신의 기본적인 테스트를 손 쉽게 수행할 수 있습니다.
 ▶ 화면의 공간 효율성을 위하여 동적 윈도우 확장 방식을 적용하였습니다.
    따라서 사용자는 필요 시에만 확장하여 표시할 수 있습니다.


 Cable : CB-SR4-DC (D-sub 4pin Male-D-sub 9Pin x4 Male, 50cm)



 Terminal : LXT614




 Connector





  • INTRODUCTION

     introduction

     · COMI-LX644 는 PC 기반 4채널 멀티포트 시리얼 보드(Multiport Serial Board) 입니다.


     · 멀티포트 시리얼 보드는 컴퓨터와 주변기기가 시리얼 통신을 할 수 있도록 시리얼 포트를 확장하는 보드입니다.



     · 컴퓨터의 시리얼 포트를 확장하는 동시에, 별도의 컨버팅 없이 RS-422, RS-485 통신 모드를 지원합니다.


     · Automatic Data Direction Control 기능을 지원하여 CPU 지원을 절약할 수 있습니다.


     · 가상 Port driver 를 지원하여, 사용자는 일반 시리얼 Port를 사용하는 것과 동일한 방법으로 사용할 수 있습니다.


     · 각 채널마다 전기적으로 절연되어 있습니다.

  • SPECIFICATION

     제품 사양

     크기

     174.7 mm * 106.1 mm (W x H)

     동작온도

     0℃ ~ 50℃

     보관온도

     -20℃ ~ 80℃

     UART통신

     사양

     16C754 호환
     기능

     Programmable Serial Interface

     FIFO

     Tx FIFO 64-Byte / Rx FIFO 64-Byte

     시리얼 통신 (RS485/RS422) 사양

     Tx Differential 출력

     5V

     Rx Differential 전압

     0.2V

     전송 속도

     2400 ~ 921600 BPS

     ESD 보호

     ±8kV IEC 1000-4-2 접촉 방전



     ±15kV 휴먼바디 모델

  • SUPPORTED S/W

     Serial Manager



     ▶ Serial Manager는 보드 구입시 무상으로 제공됩니다.
     ▶ BaudRate, Data Bits, Stop Bits, Parity 등을 설정 할 수 있으며
        Serial 통신의 기본적인 테스트를 손 쉽게 수행할 수 있습니다.
     ▶ 화면의 공간 효율성을 위하여 동적 윈도우 확장 방식을 적용하였습니다.
        따라서 사용자는 필요 시에만 확장하여 표시할 수 있습니다.


  • ACCESSORIES

     Cable : CB-SR4-DC (D-sub 4pin Male-D-sub 9Pin x4 Male, 50cm)



     Terminal : LXT614




  • CONNECTOR

     Connector
