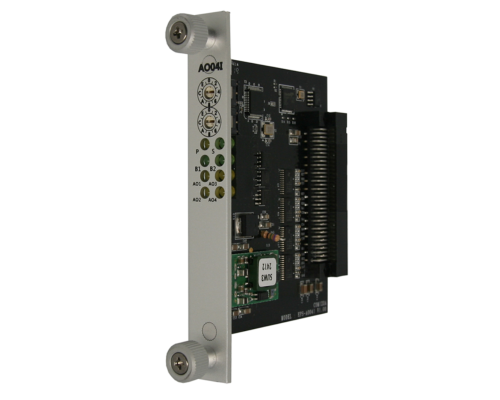

EPS-AO04I

4ch Analog Current Output Module

DOWNLOAD
Model S/W Manual H/W Manual Driver Library Ex App Dim
EPS-AO04I

 introduction

 · EPS-AO04I는 EtherCAT 기반 제어기인 EPS Series의 4채널 아날로그 전류 출력 모듈 입니다.


· 각 아날로그 채널은 4~20mA의 전류를 16비트 Resolution로 출력 할 수 있습니다.


· 각  채널의 내부 제어 신호와 외부 I/O 신호는  절연 되어 있습니다



 General Specifications

 Dimension

 78.35mm * 100mm * 10mm

 Power consumption

 60mA @ DC 24V

 Interworking between modules

 1-178136-2(Interface. TE Connectivity)

 1-178128-3(Module, TE Connectivity)

 Operating Temperature

 0 ℃ ~ 50 ℃

 Storage Temperature

 -20℃ ~ 80℃

 Operating Humidity

 5% ~ 90% RH, non-condending

 Analog Output

 Number of channels

 4 channels

 Output type

 Single-ended

 Resolution

 16bit

 Current output range

 4 ~ 20mA

 Accuracy

 ±0.25% (Reference error)

 ±0.25%(Gain error)

 Conversion time

 Min. 100us / All channels

 Supported S/W

 Platform

 Windows 2000, Windows XP, Windows 7, Windows 10

 Plenty of example codes



 COMI-IDE



 ▶ COMI-IDE 는 커미조아 제품 구입 시 무상으로 제공됩니다.
 ▶ COMI-IDE는 제품의 기능테스트와 모니터링을 위한 유틸리티 프로그램입니다.
 ▶ PCI / PCIe 플랫폼으로 제공되는 모든 제품군과 cEIP 제품군에서 사용이 가능하며, Motion, DIO, AIO, Counter 등의 기능테스트가 가능하므로
    각 제품군 별도의 프로그램을 사용하였던 기존의 방식과 달리 단 하나의 프로그램만을 사용하여 제어할 수 있습니다.
 ▶ 모션 구동 및 IO의 테스트를 위해 각 플랫폼 별로 고유의 라이브러리 함수를 내부적으로 사용합니다.
 ▶ Office 스타일의 리본메뉴와 Docking Form을 사용하여 직관적인 UI와 강력한 편집 기능을 지원하므로 제품, 목적에 맞게 Customizing 하여 사용할 수 있습니다.
 ▶ COMI-IDE는 운영체제의 종류에 영향을 받지 않습니다.
    32 비트 운영체제에서는 32비트로 구성되고, 64비트 운영체제에서는 64비트로 구동되므로, 유저는 참조하는 라이브러리의 종류만 구분하면 됩니다.
    만약, 64비트 운영체제에서 32비트의 라이브러리를 참조하는 경우 호환성 모드로 구동되므로, 주의하시기 바랍니다.


 Cable : Category 5 / STP (Shielded Twisted-Pari)



 Connector : RJ-45 Connector




 Conector
