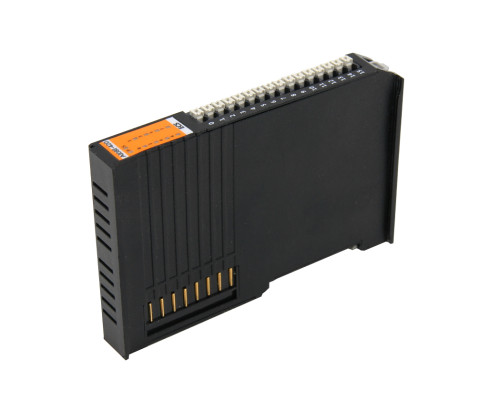

ECS-AI08I

8ch Analog Input Module


DOWNLOAD
Model S/W Manual H/W Manual Driver Library Ex App Dim
ECS-AI08I

 introduction

 · ECS-AI08I는 EtherCAT 기반 제어기인 ECS Series의 8채널 아날로그 입력 모듈 입니다.

· 각 아날로그 채널은 4~20mA의 전류를 16비트 해상도로 입력 받습니다.


· 각  채널의 내부 제어 신호와 외부 I/O 신호는 절연 되어 있습니다



 General Specifications

 Dimension

 12.5mm * 100mm * 65mm

 Power consumption

 System : 100mA @ DC 3.3V

 I/O : 50mA @ DC 24V

 Voltage Input range

 DC 24V

 Operating Temperature

 0 ℃ ~ 50 ℃

 Storage Temperature

 -20℃ ~ 80℃

 Operating Humidity

 5% ~ 90% RH, non-condending

 Analog Input

 Number of channels

 8 Channles

 Input type

 Single-ended

 Resolution

 12 bit

 Current input range

 4 ~ 20mA

 Accuracy

 ±10.5 LSB (Reference error)

 ±8 LSB(Gain error)

 Contact Point

 LSF-MST3.5-16P (One-touch terminal block)

 AWG 24~16 (0.2 ~1.5mm2 )

 Supported S/W

 Platform

 WIndwos 98, Windows ME, WIndows NT, Windows 2000, Windows XP, Windows 7, Windows 10

 Library

 C/C++, C#, Visual Basic, Labview, Delphi

 Plenty of example codes



 COMI-IDE



 ▶ COMI-IDE 는 커미조아 제품 구입 시 무상으로 제공됩니다.
 ▶ COMI-IDE는 제품의 기능테스트와 모니터링을 위한 유틸리티 프로그램입니다.
 ▶ PCI / PCIe 플랫폼으로 제공되는 모든 제품군과 cEIP 제품군에서 사용이 가능하며, Motion, DIO, AIO, Counter 등의 기능테스트가 가능하므로
    각 제품군 별도의 프로그램을 사용하였던 기존의 방식과 달리 단 하나의 프로그램만을 사용하여 제어할 수 있습니다.
 ▶ 모션 구동 및 IO의 테스트를 위해 각 플랫폼 별로 고유의 라이브러리 함수를 내부적으로 사용합니다.
 ▶ Office 스타일의 리본메뉴와 Docking Form을 사용하여 직관적인 UI와 강력한 편집 기능을 지원하므로 제품, 목적에 맞게 Customizing 하여 사용할 수 있습니다.
 ▶ COMI-IDE는 운영체제의 종류에 영향을 받지 않습니다.
    32 비트 운영체제에서는 32비트로 구성되고, 64비트 운영체제에서는 64비트로 구동되므로, 유저는 참조하는 라이브러리의 종류만 구분하면 됩니다.
    만약, 64비트 운영체제에서 32비트의 라이브러리를 참조하는 경우 호환성 모드로 구동되므로, 주의하시기 바랍니다.



 Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector




 Connector





  • INTRODUCTION

     introduction

     · ECS-AI08I는 EtherCAT 기반 제어기인 ECS Series의 8채널 아날로그 입력 모듈 입니다.

    · 각 아날로그 채널은 4~20mA의 전류를 16비트 해상도로 입력 받습니다.


    · 각  채널의 내부 제어 신호와 외부 I/O 신호는 절연 되어 있습니다



  • SPECIFICATION

     General Specifications

     Dimension

     12.5mm * 100mm * 65mm

     Power consumption

     System : 100mA @ DC 3.3V

     I/O : 50mA @ DC 24V

     Voltage Input range

     DC 24V

     Operating Temperature

     0 ℃ ~ 50 ℃

     Storage Temperature

     -20℃ ~ 80℃

     Operating Humidity

     5% ~ 90% RH, non-condending

     Analog Input

     Number of channels

     8 Channles

     Input type

     Single-ended

     Resolution

     12 bit

     Current input range

     4 ~ 20mA

     Accuracy

     ±10.5 LSB (Reference error)

     ±8 LSB(Gain error)

     Contact Point

     LSF-MST3.5-16P (One-touch terminal block)

     AWG 24~16 (0.2 ~1.5mm2 )

     Supported S/W

     Platform

     WIndwos 98, Windows ME, WIndows NT, Windows 2000, Windows XP, Windows 7, Windows 10

     Library

     C/C++, C#, Visual Basic, Labview, Delphi

     Plenty of example codes



  • SUPPORTED S/W

     COMI-IDE



     ▶ COMI-IDE 는 커미조아 제품 구입 시 무상으로 제공됩니다.
     ▶ COMI-IDE는 제품의 기능테스트와 모니터링을 위한 유틸리티 프로그램입니다.
     ▶ PCI / PCIe 플랫폼으로 제공되는 모든 제품군과 cEIP 제품군에서 사용이 가능하며, Motion, DIO, AIO, Counter 등의 기능테스트가 가능하므로
        각 제품군 별도의 프로그램을 사용하였던 기존의 방식과 달리 단 하나의 프로그램만을 사용하여 제어할 수 있습니다.
     ▶ 모션 구동 및 IO의 테스트를 위해 각 플랫폼 별로 고유의 라이브러리 함수를 내부적으로 사용합니다.
     ▶ Office 스타일의 리본메뉴와 Docking Form을 사용하여 직관적인 UI와 강력한 편집 기능을 지원하므로 제품, 목적에 맞게 Customizing 하여 사용할 수 있습니다.
     ▶ COMI-IDE는 운영체제의 종류에 영향을 받지 않습니다.
        32 비트 운영체제에서는 32비트로 구성되고, 64비트 운영체제에서는 64비트로 구동되므로, 유저는 참조하는 라이브러리의 종류만 구분하면 됩니다.
        만약, 64비트 운영체제에서 32비트의 라이브러리를 참조하는 경우 호환성 모드로 구동되므로, 주의하시기 바랍니다.



  • ACCESSORIES

     Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector




  • CONNECTOR

     Connector
