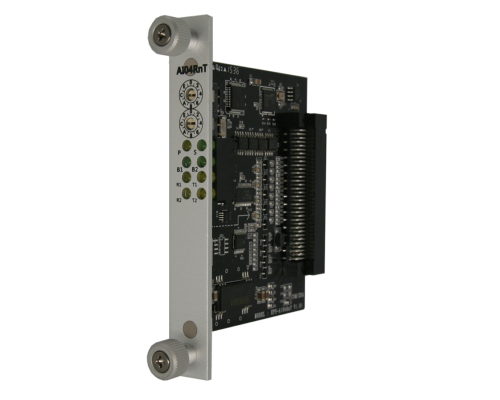

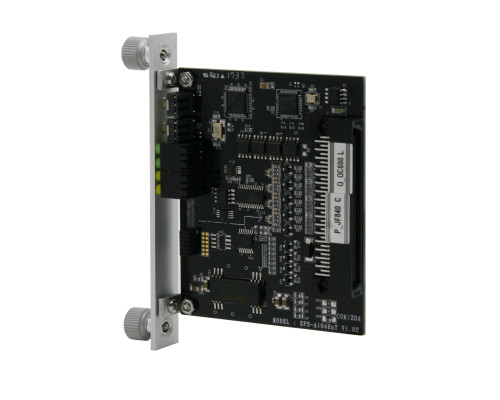

EPS-AI04RnT

 4ch TC(thermo couple) Sensor, RTD Sensor Input Module


DOWNLOAD
Model S/W Manual H/W Manual Driver Library Ex App Dim
EPS-AI04RnT

 introduction

 · EPS-AI04RnT는 EtherCAT 기반 제어기인 EPS Series의 4채널 TC(thermo couple) 센서 또는 RTD 센서 입력 슬레이브 모듈 입니다.


· 사용자의 설정에 따라 RTD(PT100 / PT1000) 센서 또는 TC (B,E,J,K,N,R,S,T) 센서 신호 입력을 받을 수 있습니다.


· 각  채널의 내부 제어 신호와 외부 I/O 신호는  절연 되어 있습니다



 General Specifications

 Dimension

 78.35mm * 100mm * 14mm

 Power consumption

 50mA @ DC 24V

 Interworking between modules

 1-178136-2(Interface. TE Connectivity)

 1-178128-3(Module, TE Connectivity)

 Operating Temperature

 0 ℃ ~ 50 ℃

 Storage Temperature

 -20℃ ~ 80℃

 Operating Humidity

 5% ~ 90% RH, non-condending

 Analog Input

 Number of channels

 4 Channels

 Input type

 2ch RTD Sensor Input

 2ch Thermocople Sensor Input

 Resolution

 24bit

 RTD Sensor type

 PT1000, PT100

 TC Sensor type

 B-, J-, E-, N-, R-, S-, T- Type

 Supported S/W

 Platform

 Windows 2000, Windows XP, Windows 7, Windows 10

 Plenty of example codes


 COMI-IDE



 ▶ COMI-IDE 는 커미조아 제품 구입 시 무상으로 제공됩니다.
 ▶ COMI-IDE는 제품의 기능테스트와 모니터링을 위한 유틸리티 프로그램입니다.
 ▶ PCI / PCIe 플랫폼으로 제공되는 모든 제품군과 cEIP 제품군에서 사용이 가능하며, Motion, DIO, AIO, Counter 등의 기능테스트가 가능하므로
    각 제품군 별도의 프로그램을 사용하였던 기존의 방식과 달리 단 하나의 프로그램만을 사용하여 제어할 수 있습니다.
 ▶ 모션 구동 및 IO의 테스트를 위해 각 플랫폼 별로 고유의 라이브러리 함수를 내부적으로 사용합니다.
 ▶ Office 스타일의 리본메뉴와 Docking Form을 사용하여 직관적인 UI와 강력한 편집 기능을 지원하므로 제품, 목적에 맞게 Customizing 하여 사용할 수 있습니다.
 ▶ COMI-IDE는 운영체제의 종류에 영향을 받지 않습니다.
    32 비트 운영체제에서는 32비트로 구성되고, 64비트 운영체제에서는 64비트로 구동되므로, 유저는 참조하는 라이브러리의 종류만 구분하면 됩니다.
    만약, 64비트 운영체제에서 32비트의 라이브러리를 참조하는 경우 호환성 모드로 구동되므로, 주의하시기 바랍니다.


 Cable : Category 5 / STP (Shielded Twisted-Pari)



 Connector : RJ-45 Connector




 Conector






  • INTRODUCTION

     introduction

     · EPS-AI04RnT는 EtherCAT 기반 제어기인 EPS Series의 4채널 TC(thermo couple) 센서 또는 RTD 센서 입력 슬레이브 모듈 입니다.


    · 사용자의 설정에 따라 RTD(PT100 / PT1000) 센서 또는 TC (B,E,J,K,N,R,S,T) 센서 신호 입력을 받을 수 있습니다.


    · 각  채널의 내부 제어 신호와 외부 I/O 신호는  절연 되어 있습니다



  • SPECIFICATION

     General Specifications

     Dimension

     78.35mm * 100mm * 14mm

     Power consumption

     50mA @ DC 24V

     Interworking between modules

     1-178136-2(Interface. TE Connectivity)

     1-178128-3(Module, TE Connectivity)

     Operating Temperature

     0 ℃ ~ 50 ℃

     Storage Temperature

     -20℃ ~ 80℃

     Operating Humidity

     5% ~ 90% RH, non-condending

     Analog Input

     Number of channels

     4 Channels

     Input type

     2ch RTD Sensor Input

     2ch Thermocople Sensor Input

     Resolution

     24bit

     RTD Sensor type

     PT1000, PT100

     TC Sensor type

     B-, J-, E-, N-, R-, S-, T- Type

     Supported S/W

     Platform

     Windows 2000, Windows XP, Windows 7, Windows 10

     Plenty of example codes


  • SUPPORTED S/W

     COMI-IDE



     ▶ COMI-IDE 는 커미조아 제품 구입 시 무상으로 제공됩니다.
     ▶ COMI-IDE는 제품의 기능테스트와 모니터링을 위한 유틸리티 프로그램입니다.
     ▶ PCI / PCIe 플랫폼으로 제공되는 모든 제품군과 cEIP 제품군에서 사용이 가능하며, Motion, DIO, AIO, Counter 등의 기능테스트가 가능하므로
        각 제품군 별도의 프로그램을 사용하였던 기존의 방식과 달리 단 하나의 프로그램만을 사용하여 제어할 수 있습니다.
     ▶ 모션 구동 및 IO의 테스트를 위해 각 플랫폼 별로 고유의 라이브러리 함수를 내부적으로 사용합니다.
     ▶ Office 스타일의 리본메뉴와 Docking Form을 사용하여 직관적인 UI와 강력한 편집 기능을 지원하므로 제품, 목적에 맞게 Customizing 하여 사용할 수 있습니다.
     ▶ COMI-IDE는 운영체제의 종류에 영향을 받지 않습니다.
        32 비트 운영체제에서는 32비트로 구성되고, 64비트 운영체제에서는 64비트로 구동되므로, 유저는 참조하는 라이브러리의 종류만 구분하면 됩니다.
        만약, 64비트 운영체제에서 32비트의 라이브러리를 참조하는 경우 호환성 모드로 구동되므로, 주의하시기 바랍니다.


  • ACCESSORIES

     Cable : Category 5 / STP (Shielded Twisted-Pari)



     Connector : RJ-45 Connector




  • CONNECTOR

     Conector
