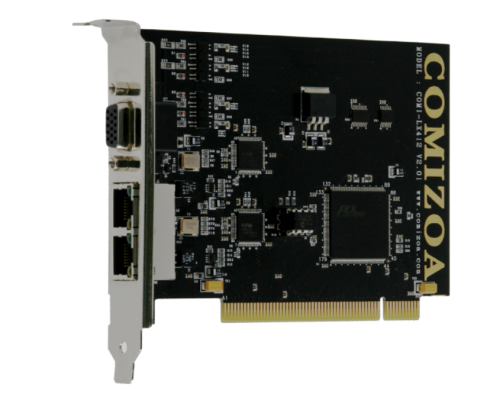

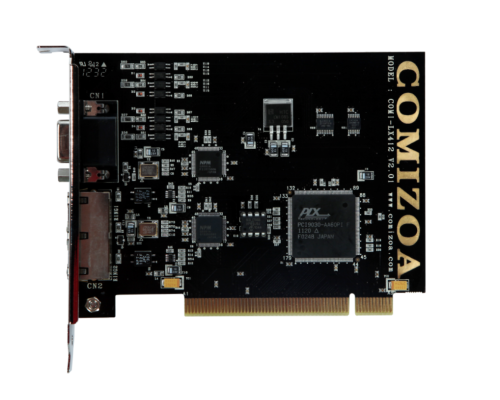

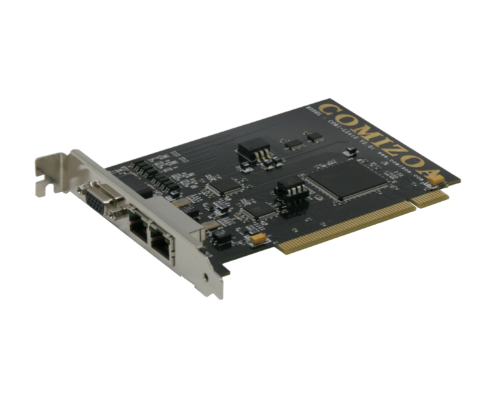

COMI-LX412A

 introduction

 · COMI-LX412a는 고속 시리얼 필드버스 네트워크인 C-NET의 마스터보드입니다.


 · 최대 2개의 독립적인 링(RING)을 구성할 수 있으며 한개의 링에는 최대 64개의 C-NET슬레이브 모듈을 연결할 수 있습니다.


 · 필드버스 전용 IC를 이요하여, 각 접점을 고속으로 스캔 (1ms 이내)할 수 있으며, 상태감시 및 복구기능을 지원합니다.


 · 통신속도를 사용자의 설정에 따라 2.5Mbps, 5Mbps, 10Mbps, 20Mbps 로 설정 할 수 있으며 20Mbps 사용시 최대 100m까지 연결 가능합니다.


 · C-NET으로 사용할 수 있는 슬레이브 모듈은 커넥터 종류에 따라 cnD(스쿠류 단자대), cnDV(D-Sub), cnDM(몰렉스 커넥터), cnDS(E-CON 커넥터)로 구분되어있어 사용자가 원하는 형태의 시스템을 구성할 수 있습니다.



 General Specifications

 Serge protection

 10kV

 Dimension

 132mm * 100mm

 over temperature shutdown

 165℃

 Operating temperature

 0℃ ~ 50℃

 Storage temperature

 -20℃ ~ 80℃

 C-NET master Card

 Number of rings

 2 rings

 transmission speed

 2.5Mbps, 5Mbps, 10Mbps, 20Mbps with automatic data flow control

 Serial interface

 Half duplex RS-485 with transformer isolation

 Cable type

 CATS UTP-STP Ethernet cable

 Communication distance

 Max. 100m 920Mbps / 32 slave modules)

 Communication slavve module capacity

 64 slaves

 Response time

 20 μs

 Isolation voltage

 2500 Vrms

 C-NEt Master card Internal / Digital Input

 Number of channels

 isolated 4 channels

 Input type

 Current sink sourc type

 input range

 DC 0V ~ 24V

 Input level tolerant

 Low (0V ~ 1.5V) / High (5V ~ 24V)

 Isolation

 1000V channel to channel

 Input impedance

 3.6kΩ

 C-NET Master card Internal / Digital Output

 Number of channels

 Isolated 4 channels

 Output type

 Isolated Darlington-TR

 Rds (on state resistance)

 Max. 0.5Ω

 Sink current

 Max. 500mA/channel

 Supported S/W

 Platform

 Windows 2000, Windows XP, Windows 7 , Windows 10

 COMI-XMaster utility software, COMI-LINK

 Library : C/C++, C#, Visual Basic, Delphi

 Plenty of example codes







 COMI-LINK




 ▶ COMI-LINK는 ㈜ 커미조아의 디바이스넷 제어 전용 유틸리티 프로그램으로서 C-NET 구입시 무상으로 제공됩니다.
 ▶ COMI-LINK는 C-NET의 전반적인 기능을 사용할 수 있도록 되어있으며, 별도의 코딩 없이도 장치를 테스트 하는 것이 가능합니다.
 ▶ COMI-LINK 실행 시 장착되어 있는 마스터 디바이스 정보 및 슬레이브 모듈을 검색하여 정보를 트리 구조로 표시합니다.
 ▶ 특정 슬레이브 모듈의 DI/O 모니터링, DO 상태 제어 및 모든 슬레이브 모듈의 DI/O 상태 모니터링, DO 상태 제어 기능을 제공합니다.

 COMI-XMaster




 ▶ COMI-Xmaster는 보드 구입시 무상으로 제공됩니다.
 ▶ 모션컨트롤러의 전반적인 기능 테스트를 손 쉽게 수행할 수 있도록 하였습니다.
 ▶ DAS제품에도 제공되는 범용 유틸리티로서, 오실로스코프, 스펙트럼분석기, 함수발생기 등의 모듈도 같이 포함되어 있습니다.
 ▶ 수치 및 그래프를 통하여 속도 및 위치에 대한 모니터링 기능을 제공합니다.
 ▶ 화면의 공간 효율성을 위하여 동적 윈도우 확장 방식을 적용였습니다. 따라서 사용자는 필요 시에만 확장하여 표시할 수 있습니다.



 Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector




 Connector






  • INTRODUCTION

     introduction

     · COMI-LX412a는 고속 시리얼 필드버스 네트워크인 C-NET의 마스터보드입니다.


     · 최대 2개의 독립적인 링(RING)을 구성할 수 있으며 한개의 링에는 최대 64개의 C-NET슬레이브 모듈을 연결할 수 있습니다.


     · 필드버스 전용 IC를 이요하여, 각 접점을 고속으로 스캔 (1ms 이내)할 수 있으며, 상태감시 및 복구기능을 지원합니다.


     · 통신속도를 사용자의 설정에 따라 2.5Mbps, 5Mbps, 10Mbps, 20Mbps 로 설정 할 수 있으며 20Mbps 사용시 최대 100m까지 연결 가능합니다.


     · C-NET으로 사용할 수 있는 슬레이브 모듈은 커넥터 종류에 따라 cnD(스쿠류 단자대), cnDV(D-Sub), cnDM(몰렉스 커넥터), cnDS(E-CON 커넥터)로 구분되어있어 사용자가 원하는 형태의 시스템을 구성할 수 있습니다.



  • SPECIFICATION

     General Specifications

     Serge protection

     10kV

     Dimension

     132mm * 100mm

     over temperature shutdown

     165℃

     Operating temperature

     0℃ ~ 50℃

     Storage temperature

     -20℃ ~ 80℃

     C-NET master Card

     Number of rings

     2 rings

     transmission speed

     2.5Mbps, 5Mbps, 10Mbps, 20Mbps with automatic data flow control

     Serial interface

     Half duplex RS-485 with transformer isolation

     Cable type

     CATS UTP-STP Ethernet cable

     Communication distance

     Max. 100m 920Mbps / 32 slave modules)

     Communication slavve module capacity

     64 slaves

     Response time

     20 μs

     Isolation voltage

     2500 Vrms

     C-NEt Master card Internal / Digital Input

     Number of channels

     isolated 4 channels

     Input type

     Current sink sourc type

     input range

     DC 0V ~ 24V

     Input level tolerant

     Low (0V ~ 1.5V) / High (5V ~ 24V)

     Isolation

     1000V channel to channel

     Input impedance

     3.6kΩ

     C-NET Master card Internal / Digital Output

     Number of channels

     Isolated 4 channels

     Output type

     Isolated Darlington-TR

     Rds (on state resistance)

     Max. 0.5Ω

     Sink current

     Max. 500mA/channel

     Supported S/W

     Platform

     Windows 2000, Windows XP, Windows 7 , Windows 10

     COMI-XMaster utility software, COMI-LINK

     Library : C/C++, C#, Visual Basic, Delphi

     Plenty of example codes







  • SUPPORTED S/W

     COMI-LINK




     ▶ COMI-LINK는 ㈜ 커미조아의 디바이스넷 제어 전용 유틸리티 프로그램으로서 C-NET 구입시 무상으로 제공됩니다.
     ▶ COMI-LINK는 C-NET의 전반적인 기능을 사용할 수 있도록 되어있으며, 별도의 코딩 없이도 장치를 테스트 하는 것이 가능합니다.
     ▶ COMI-LINK 실행 시 장착되어 있는 마스터 디바이스 정보 및 슬레이브 모듈을 검색하여 정보를 트리 구조로 표시합니다.
     ▶ 특정 슬레이브 모듈의 DI/O 모니터링, DO 상태 제어 및 모든 슬레이브 모듈의 DI/O 상태 모니터링, DO 상태 제어 기능을 제공합니다.

     COMI-XMaster




     ▶ COMI-Xmaster는 보드 구입시 무상으로 제공됩니다.
     ▶ 모션컨트롤러의 전반적인 기능 테스트를 손 쉽게 수행할 수 있도록 하였습니다.
     ▶ DAS제품에도 제공되는 범용 유틸리티로서, 오실로스코프, 스펙트럼분석기, 함수발생기 등의 모듈도 같이 포함되어 있습니다.
     ▶ 수치 및 그래프를 통하여 속도 및 위치에 대한 모니터링 기능을 제공합니다.
     ▶ 화면의 공간 효율성을 위하여 동적 윈도우 확장 방식을 적용였습니다. 따라서 사용자는 필요 시에만 확장하여 표시할 수 있습니다.



  • ACCESSORIES

     Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector




  • CONNECTOR

     Connector
