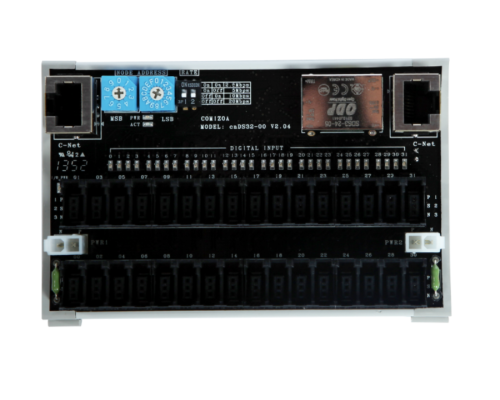

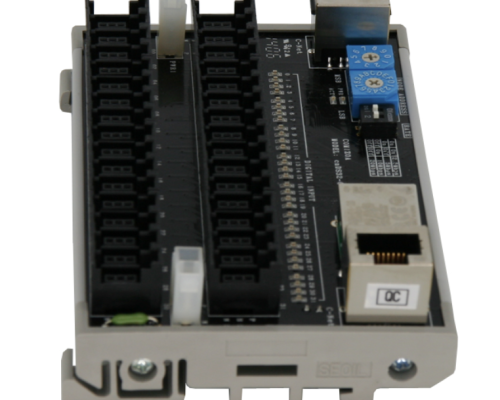

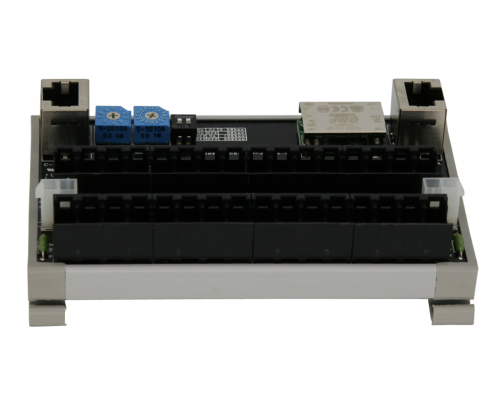

cnDS32-00

32ch Digital Input Module


DOWNLOAD
Model S/W Manual H/W Manual Driver Library Ex App Dim
cnDS32-00

 introduction

 · cnDS32-00은 디지털 입력 C-NET 슬레이브(Slave) 모듈입니다.


 · 디지털 입력 32채널이 E-CON 커넥터로 구성되어 있습니다.


 · 입, 출력 회로는 포토커플러(Photo-Coupler)를 이용하여 절연되어 있어, 외부의 서지(Surge) 또는 정전기(ESD)의 유입으로 인한 제어회로의 파손을 방지할 수 있습니다.


 · 디지털 입력 회로는 결선방식에 따라 NPN(Sink) 방식을 선택하여 사용할 수 있습니다.



 General Specifications

 TYCO 1473567-3 type

 Power input

 Isolated DC 24V

 Serge protection

 10kV

 Dimension

 75mm * 118mm * 32.5mm

 Over temperature shutdown

 165℃

 Operating temperature

 0℃ ~ 50℃

 Storage temperature

 20℃ ~ 80℃

 humidity

 5% ~ 85%, non-condensing

 C-NEt Slave Module

 C-NET slave digital input module

 Number of digital I/O channels

 Isolated input 32 channels

 Transmission speed

 2.5Mbps, 5Mbps, 10Mbps, 20Mbps with automatic data flow control

 Serial interface

 Half duplex RS-485 with transformer isolation

 cable type

 CATS UTP/STP Ethernet cable

 Response time

 20㎲

 Isolation voltage

 2500Vrms

 Digital Output

 Output type

 MOSFET with common ground

 Output device

 IPS042G (common ground)

 Output voltage

 Min. 500mA/channel

 Rds (on state resistance)

 Max. 0.5Ω

 Throughput

 10kHz(0.1ms)

 Supported S/W

 Platform

 Windows 2000, Windows XP, Windows 7, Windows 10

 COMI-XMaster Utility Software, COMI-LINK

 Library : C/C++, C#, Visual Basic, Delphi

 Plenty of example codes



 COMI-LINK




 ▶ COMI-LINK는 ㈜ 커미조아의 디바이스넷 제어 전용 유틸리티 프로그램으로서 C-NET 구입시 무상으로 제공됩니다.
 ▶ COMI-LINK는 C-NET의 전반적인 기능을 사용할 수 있도록 되어있으며, 별도의 코딩 없이도 장치를 테스트 하는 것이 가능합니다.
 ▶ COMI-LINK 실행 시 장착되어 있는 마스터 디바이스 정보 및 슬레이브 모듈을 검색하여 정보를 트리 구조로 표시합니다.
 ▶ 특정 슬레이브 모듈의 DI/O 모니터링, DO 상태 제어 및 모든 슬레이브 모듈의 DI/O 상태 모니터링, DO 상태 제어 기능을 제공합니다.

 COMI-XMaster



 ▶ COMI-Xmaster는 보드 구입시 무상으로 제공됩니다.
 ▶ 모션컨트롤러의 전반적인 기능 테스트를 손 쉽게 수행할 수 있도록 하였습니다.
 ▶ DAS제품에도 제공되는 범용 유틸리티로서, 오실로스코프, 스펙트럼분석기, 함수발생기 등의 모듈도 같이 포함되어 있습니다.
 ▶ 수치 및 그래프를 통하여 속도 및 위치에 대한 모니터링 기능을 제공합니다.
 ▶ 화면의 공간 효율성을 위하여 동적 윈도우 확장 방식을 적용였습니다. 따라서 사용자는 필요 시에만 확장하여 표시할 수 있습니다.



 Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector




 Connector





  • INTRODUCTION

     introduction

     · cnDS32-00은 디지털 입력 C-NET 슬레이브(Slave) 모듈입니다.


     · 디지털 입력 32채널이 E-CON 커넥터로 구성되어 있습니다.


     · 입, 출력 회로는 포토커플러(Photo-Coupler)를 이용하여 절연되어 있어, 외부의 서지(Surge) 또는 정전기(ESD)의 유입으로 인한 제어회로의 파손을 방지할 수 있습니다.


     · 디지털 입력 회로는 결선방식에 따라 NPN(Sink) 방식을 선택하여 사용할 수 있습니다.



  • SPECIFICATION

     General Specifications

     TYCO 1473567-3 type

     Power input

     Isolated DC 24V

     Serge protection

     10kV

     Dimension

     75mm * 118mm * 32.5mm

     Over temperature shutdown

     165℃

     Operating temperature

     0℃ ~ 50℃

     Storage temperature

     20℃ ~ 80℃

     humidity

     5% ~ 85%, non-condensing

     C-NEt Slave Module

     C-NET slave digital input module

     Number of digital I/O channels

     Isolated input 32 channels

     Transmission speed

     2.5Mbps, 5Mbps, 10Mbps, 20Mbps with automatic data flow control

     Serial interface

     Half duplex RS-485 with transformer isolation

     cable type

     CATS UTP/STP Ethernet cable

     Response time

     20㎲

     Isolation voltage

     2500Vrms

     Digital Output

     Output type

     MOSFET with common ground

     Output device

     IPS042G (common ground)

     Output voltage

     Min. 500mA/channel

     Rds (on state resistance)

     Max. 0.5Ω

     Throughput

     10kHz(0.1ms)

     Supported S/W

     Platform

     Windows 2000, Windows XP, Windows 7, Windows 10

     COMI-XMaster Utility Software, COMI-LINK

     Library : C/C++, C#, Visual Basic, Delphi

     Plenty of example codes



  • SUPPORTED S/W

     COMI-LINK




     ▶ COMI-LINK는 ㈜ 커미조아의 디바이스넷 제어 전용 유틸리티 프로그램으로서 C-NET 구입시 무상으로 제공됩니다.
     ▶ COMI-LINK는 C-NET의 전반적인 기능을 사용할 수 있도록 되어있으며, 별도의 코딩 없이도 장치를 테스트 하는 것이 가능합니다.
     ▶ COMI-LINK 실행 시 장착되어 있는 마스터 디바이스 정보 및 슬레이브 모듈을 검색하여 정보를 트리 구조로 표시합니다.
     ▶ 특정 슬레이브 모듈의 DI/O 모니터링, DO 상태 제어 및 모든 슬레이브 모듈의 DI/O 상태 모니터링, DO 상태 제어 기능을 제공합니다.

     COMI-XMaster



     ▶ COMI-Xmaster는 보드 구입시 무상으로 제공됩니다.
     ▶ 모션컨트롤러의 전반적인 기능 테스트를 손 쉽게 수행할 수 있도록 하였습니다.
     ▶ DAS제품에도 제공되는 범용 유틸리티로서, 오실로스코프, 스펙트럼분석기, 함수발생기 등의 모듈도 같이 포함되어 있습니다.
     ▶ 수치 및 그래프를 통하여 속도 및 위치에 대한 모니터링 기능을 제공합니다.
     ▶ 화면의 공간 효율성을 위하여 동적 윈도우 확장 방식을 적용였습니다. 따라서 사용자는 필요 시에만 확장하여 표시할 수 있습니다.



  • ACCESSORIES

     Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector




  • CONNECTOR

     Connector
