cnD00-1616ch Digital Output Module |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| cnD00-16 |
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |

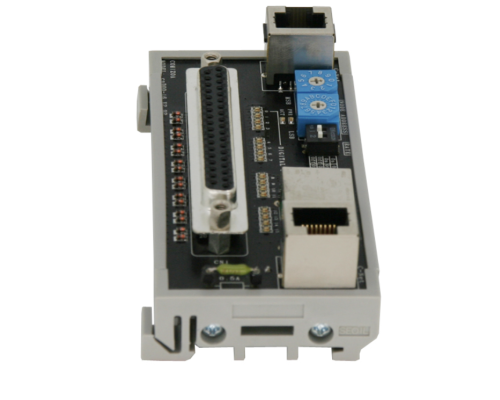

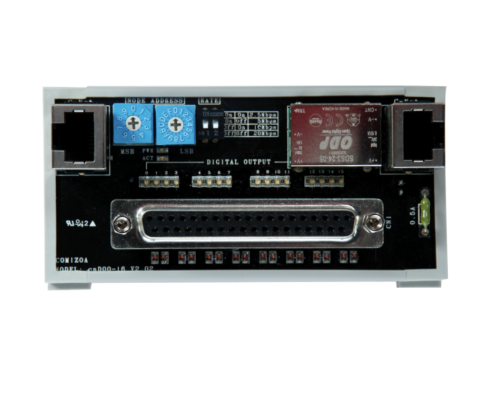

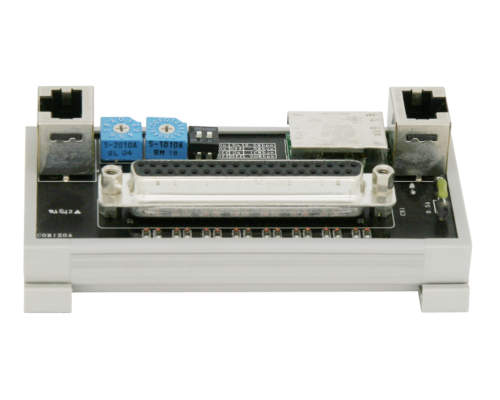

· cnD00-16은 디지털 출력 C-NET 슬레이브(Slave) 모듈입니다. · 디지털 출력 16채널이 디지털 블록 형태의 스크류(Screw) 단자대로 구성되어 있습니다. · 입,출력 회로는 포토커플로(Photo-Coupler)를 이용하여 절연되어 있어, 외부의 서지(Surge)또는 정전기 (ESD)의 유입으로 인한 제어회로의 파손을 방지할 수 있습니다. · 디지털 출력 회로는 NPN (Sink) 방식 FET로 구성되어 있으며, 채널당 0.5A 이내의 부하를 구동할 수 있으며, 과전류에 대한 보호기능이 내장되어 있습니다. |
Gnenral Specifications |
|
Screw terminal type |
|
Power input |
Isolated DC 24V |
Serge protection |
10kV |
Dimension |
94mm * 77mm * 42mm |
Over temperature shutdown |
165℃ |
Operating temperature |
0℃ ~ 50℃ |
Storage temperature |
20℃ ~ 80℃ |
Humidity |
5% ~ 85%, non-condensing |
C-NET Slave Module |
|
C-NET Slave digital I/O module |
|
Number of digital I/O channels |
isolated output 16 channels |
Transmission speed |
2.5Mbps, 5Mbps, 10Mbps, 20Mbps with automatic data flow control |
Serial interface |
Half duplex RS-485 with transformer isolation |
Cable type |
CATS UTP/STP Ethernet cable |
Response time |
20μs |
Isolation voltage |
2500Vrms |
Digital Output |
|
Output type |
MOSFET with common ground |
Output device |
IPS042G (common ground) |
Output voltage |
Min. 5000mA/channel |
Rds(on state resistance) |
Max. 0.5Ω |
Throughput |
10kHz(0.1ms) |
Shutdown |
Over current (1.1A Min ~ 2A Max) |
Supported S/W |
|
Platform | Windows 2000, Windows XP, Windows 7 , Windows 10 |
COMI-XMaster utility Software, COMI-LINK |
|
Library : C/C++, C#, Visual Basic, Delphi |
|
Plenty of example codes |
|
COMI-LINK |
|
▶ COMI-LINK는 ㈜ 커미조아의 디바이스넷 제어 전용 유틸리티 프로그램으로서 C-NET 구입시 무상으로 제공됩니다. |
COMI-XMaster |
|
▶ COMI-Xmaster는 보드 구입시 무상으로 제공됩니다. |
Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector |
|
Connector |
|
