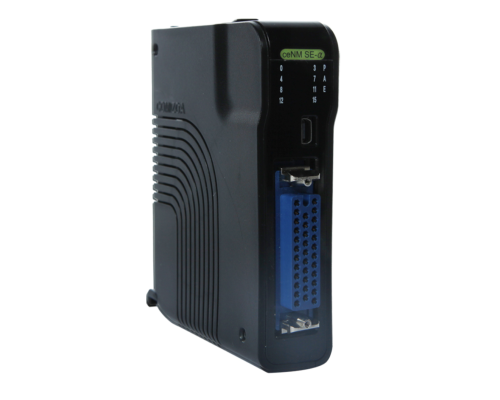

aNM-SE
Node master Module
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| aNM-SE |
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |
· aNM-SE 는 (주)커미조아의 Network 기반 제어기의 Node master 모듈로 PC와 Ethernet 통신과 Slave 모듈의 제어를 담당하고 있습니다. · 또한 자체적으로 8 채널의 Digital I/O 를 제공하여 시스템 구성에 편의성을 높였습니다. |
Genenral Specifications |
|
install |
AllNet backplane |
Power consumption |
100 mA type. 120mA Max |
Serge protection |
10 kV |
Connector |
MR-34RFA |
Over current shutdown |
5 A |
Dimention |
85 mm * 100 mm * 27 mm |
Node Management & Ethernet Communication |
|
Rate |
10 / 100 Mbps |
Slave Module |
Max. 9 EA |
Digital Input |
|
Number of channels |
Isolated 8 channels |
Input type |
Current sinking type (NPN) |
Input range |
DC 0V ~ 24V |
Input current |
Min. 3.6mA / channel |
Input level tolerant |
Low (Min. 0V ~ Max. 1.5V, high (Min. 5V ~ max. 24V) |
Isolation |
1000V channel to channel |
Input impedance |
6.6 ㏀ |
Digital Output |
|
Number of channels |
Isolated 8 channels |
Output type |
MOSFET with common ground (NPN) |
Output voltage |
Min 5V ~ Max 35V |
Sink surrent |
Max 500 mA / channel. Max 2A / All channel |
Rds (on state resistance) |
Max. 500 ㏁ |
Throughput |
10KHz (0.1 ms) |
Overload shutdown |
1.1 A Min ~ 2A Max |
Supported S/W |
|
Platform |
Window 2000, Window XP, Window 7, Window 10 |
Library |
C/C++, C#, Visual Basic, Delphi |
Plenty of example codes |
|
MADIC |
|
▶ MADIC은 Compact Ethernet IP인 cEIP를 통합 컨트롤하기 위하여 제공하는 어플리케이션입니다. |
AllNet back Plane |
|
AllNet PWR |
|
Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector |
|
Connector |
|
