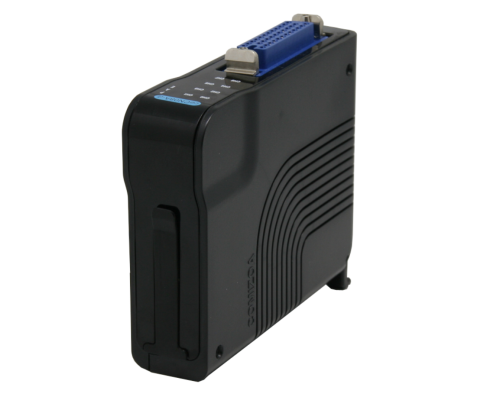

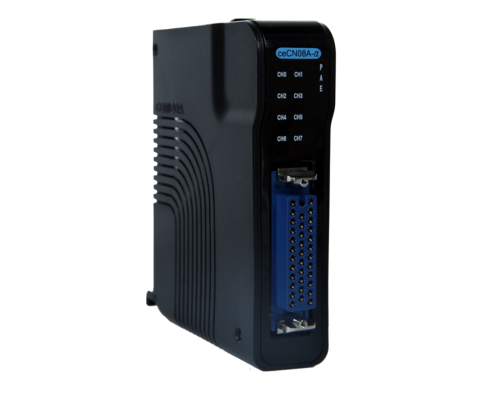

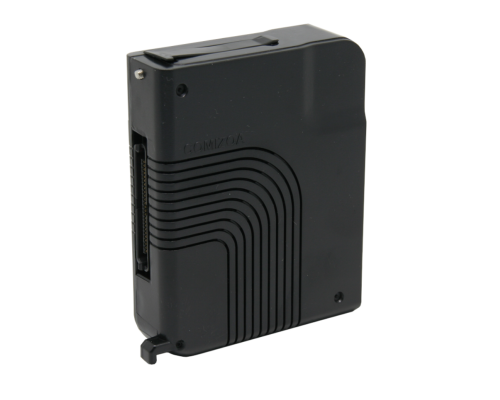

aNS-CN08A
8ch Counter Module
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| aNS-CN08A |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |
· aNS-CN08A 는 (주)커미조아의 Network 기반 제어기의 Slave 모듈 중 하나로 8 채널의 Counter 를 제공합니다. · 사용자의 신호 입력 속도에 따라 4 단계로 설정할 수 있는 디지털 필터를 내장하여 안정성을 더욱 높였습니다. |
General Specifications |
|
Install |
AllNet backplane |
Power cunsumption |
20 mA type. 30 mA Max |
Serge protection |
10 kV |
Connector |
MR-34RAA |
Over current shutdown |
5A |
Dimension |
80 mm * 100 mm * 27 mm |
Counter Input |
|
Number of channels |
Isolated 8 channel |
Counter resolution |
Unipolar binary 24 bit (0~16777216) |
Input type |
Current sinking type (NPN) |
Input range |
DC 0V ~ 24V |
Input current |
Min. 10 mA / channel |
Input level tolerant |
Low (0V ~ 15V), High (17V ~ 24V) |
Isolation |
1000 V channel to channel |
Input impedance |
2.2 ㏀ |
Digital Filter |
|
Cutoff frequency (50 duty) |
500 kHz, 20 kHz, 4 kHz, 500 Hz |
Minimum signal length |
1 ㎲, 25㎲, 125㎲, 1㎳ |
Supported S/W |
|
Platform |
Windows 2000, Windows XP, Windows 7, Windows 10 |
Plenty of example codes |
|
MADIC |
|
▶ MADIC은 Compact Ethernet IP인 cEIP를 통합 컨트롤하기 위하여 제공하는 어플리케이션입니다. |
AllNet back Plane |
|
AllNet PWR |
|
Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector |
|
Connector |
|
