 introduction

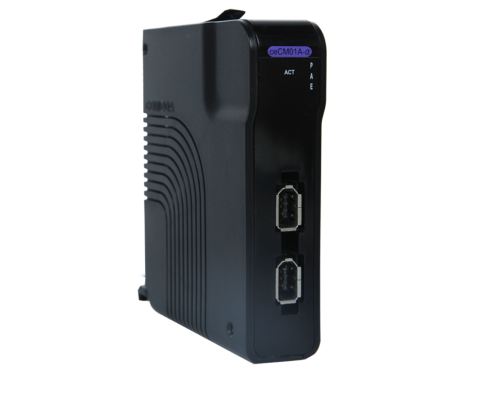

· aNS-CM01A 는 (주)커미조아의 향상된 C-NET Master 모듈로 사용자가 C-NET 을 PCI 뿐만 아니라 cEIP-α 의 배선을 현저하게 줄였을 뿐만 아니라

  모든 Slave Module 에향상된 원격 입/출력 통신 회로의 이점에 맞게 최적화되었습니다.

· 커미조아의 C-NET 통신 기술은 높은 속도의 모니터링 또는 컨트롤링시 빠른통신 속도로 시연합니다.

· 다양한 Slave Module 은 필요한 시점에서 충분한 접점을 제공하게 합니다.

 General Specifications

 Install

 AllNet  backplane

 Power consumption

 100 mA type. 140 mA Max

 Serge protection

 10 kV

 Connector

 MR-34RFA

 Dimension

 80 mm * 100 mm * 27 mm

 C-NEt Master Module

 Number of rings

 1 ring 2 port (1 port 32 slaves)

 Transmission speed

 2.5 Mbps, 5 Mbps, 10 Mbps, 20 Mbps with automatic data flow control

 Serial interface

 Half duplex RS-485 with transformer isolation

 Cable type

 CATS UTP/STP Ethernet cable

 Communication distance

 Max. 100 m (20Mbps / 32 slaves modules)

 communication slave module capacity

 32 slves

 Response time

 15.1 ㎲ / Node

 Isolation voltage

 2500 Vrms

 Supported S/W

 Platform

 Windows 2000, Windows XP, Windows 7, Windows 10

 Plenty of example codes

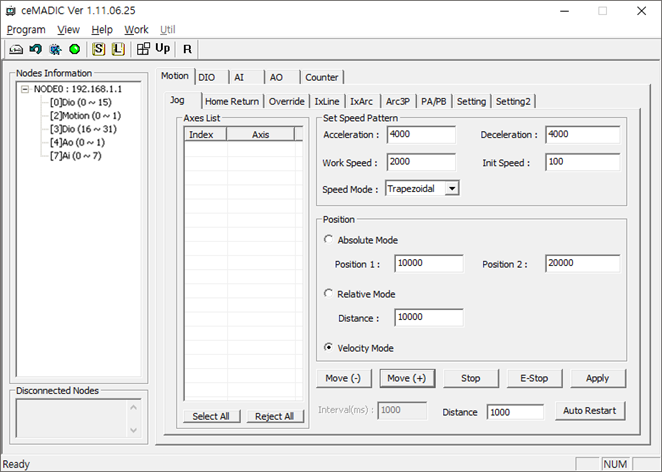

 MADIC

▶ MADIC은 Compact Ethernet IP인 cEIP를 통합 컨트롤하기 위하여 제공하는 어플리케이션입니다.
▶ MADIC에는 모션, DIO, AIO, Counter 등을 컨트롤하기 편리하며, 현재 모듈의 상태 정보를 확인할 수 있습니다.
▶ MADIC은 Tree형식으로 현재 연결된 노드와 하위 모듈을 표시합니다.
▶ 기존 MotionBuilder처럼 MADIC은 Compact된 모듈들을 관리 및 컨트롤 하실 수 있습니다.

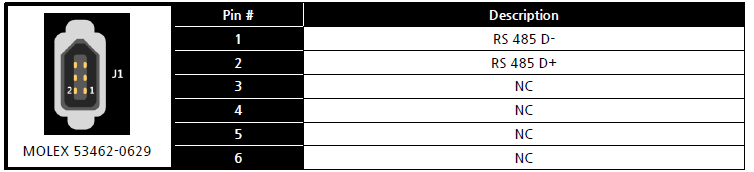

 Connector
