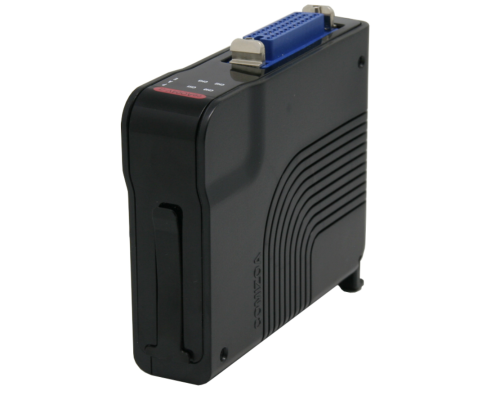

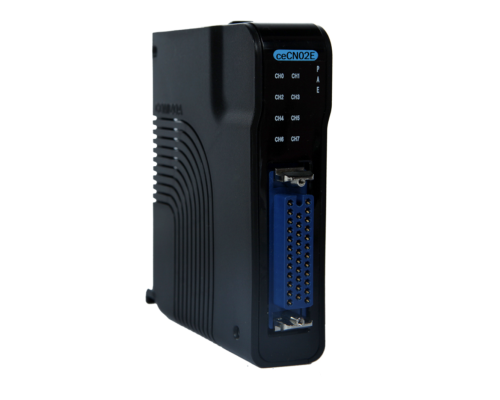

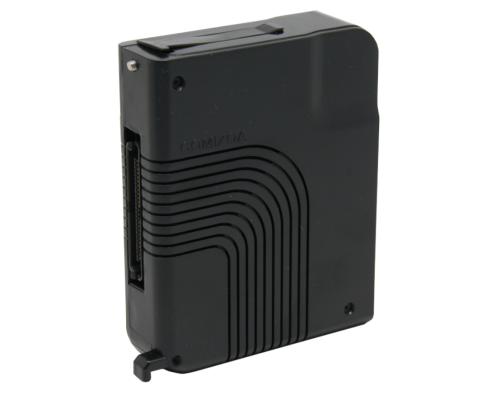

aNS-CN02E
2ch Encoder Counter Module
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| aNS-CN02E |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |
· aNS-CN02E는 2 채널 엔코더 카운터 슬레이브 모듈입니다. · 내부 제어신호는 전기적으로 절연되어 있습니다. |
General Specifications |
|
Install |
AllNet backplane |
Power consumption |
20 mA type. 30 mA Max |
Serge protection |
10 kV |
Connector |
MR-34RFA |
Over current shutdown |
5A |
Dimension |
80 mm * 100 mm * 27 mm |
Counter Input |
|
Number of channels |
Isolated 8 channel |
Counter resolution |
Unipolar binary 24 bit (0~16777216) |
Input type |
Current sinking type (NPN) |
Input range |
DC 0V ~ 24V |
Input level tolerant |
Low (0V ~ 15V), High (17V ~ 24V) |
Isolation |
1000 V channel to channel |
Input impedance |
330Ω |
MADIC |
|
▶ MADIC은 Compact Ethernet IP인 cEIP를 통합 컨트롤하기 위하여 제공하는 어플리케이션입니다. |
AllNet back Plane |
|
AllNet PWR |
|
Cable : Category 5 / STP (Shielded Twisted-Pair) Connector : RJ-45 Connector |
|
Connector |
|
