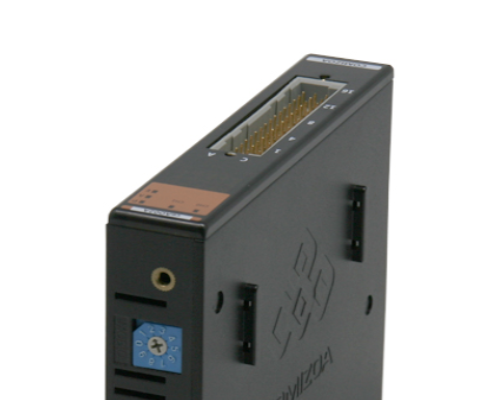

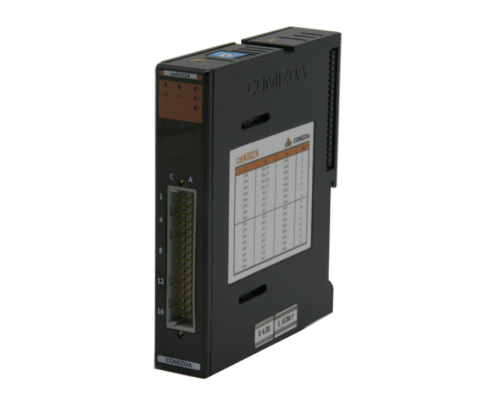

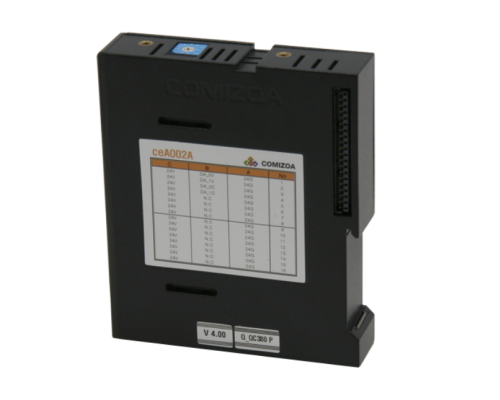

ceAO02A
2ch Analog Voltage Output Module
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ceAO02A |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |
· ceAO02A는 2채널 16비트 아날로그 전압 출력 cEIP 슬레이브(Slave) 모듈입니다. · 각 채널은 ±10(V)의 전압를 출력할 수 있습니다. |
General Specifications |
|
install |
Industrial DIN rail |
Power consumption |
80mA type. 100mA Max |
Serge protection |
10kV |
Connector |
ERNI 48 pin (PCN 10A-48P-2.54DS) |
Over current shutdown |
5A |
Dimension |
85mm * 100mm * 20mm |
Analog Output |
|
Number of channels |
2 channels single ended, non-isolation between channel |
Isolation |
Analog to digital isolated by photo-coupler |
D/A resolution (voltage) |
16 bit |
D/A resolution (current) |
15 bit |
voltage output range |
-10V ~ +10V |
Supported S/W |
|
Platform | Windows 2000, Windows XP, Windows 7, Windows 10 |
COMI-Xmaster Utility software |
|
cEIp DA Manager |
|
Plenty of example codes |
|
Madic |
|
▶ MADIC은 Compact Ethernet IP인 cEIP를 통합 컨트롤하기 위하여 제공하는 어플리케이션입니다. |
COMI-XMaster |
|
▶ COMI-Xmaster는 보드 구입시 무상으로 제공됩니다. ▶ 수치 및 그래프를 통하여 속도 및 위치에 대한 모니터링 기능을 제공합니다. |
CB-EMS-CEIP |
|
Connector |
|
