ceDO32N

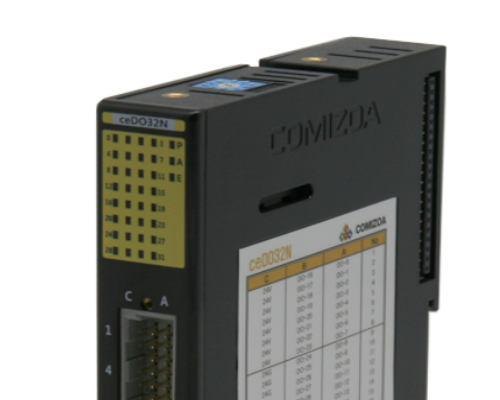

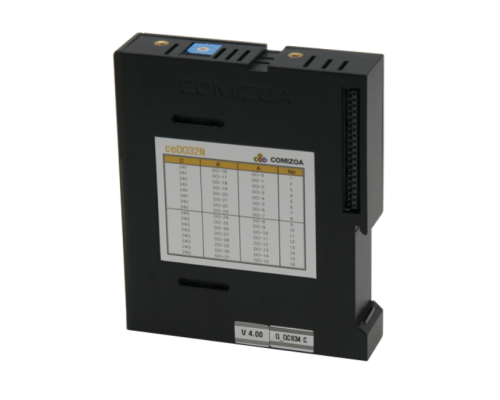

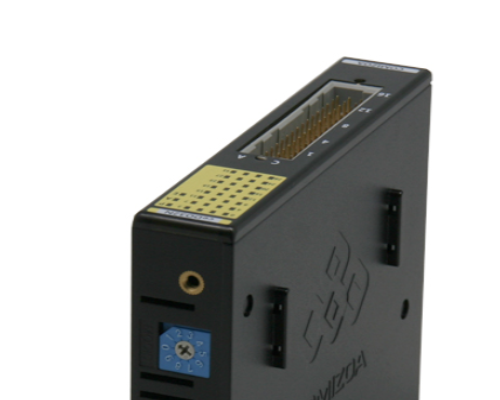

32ch NPN Digital Output Module
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ceDO32N |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |
· ceDO32N 은 32채널 디지털 출력 전용 cEIP 슬레이브 (Slave) 모듈입니다. · 내부 제어신호는 전기적으로 절연되어 있으며, NPN(SInk) Type 접점으로 설계되어 있습니다. |
General Specifications |
|
Install |
Industrial DIN rail |
Power consumption |
40mA Type. 50mA Max |
Serge protection |
10kV |
Connector |
ERNI 48 pin (PCN 10A-48P-2.54DS) |
Over current shutdown |
5A |
Dimension |
85mm * 100mm * 20mm |
Digital Output |
|
Number of channels |
Isolated 32 channels |
Output type |
MOSFET with common ground (NPN) |
Output voltage |
Min. 5V ~ Max. 35V |
Sink current |
Max. 500mA/Channel |
Rds (on state resistance) |
Max. 500 mΩ |
Throughput |
10kHz (0.1ms) |
overload shutdown |
1.1A Min. ~ 2A Max |
Supported S/W |
COMI-XMaster utility Software |
cEIP DIO Manager |
plenty of example codes |
Medic |
|
▶ MADIC은 Compact Ethernet IP인 cEIP를 통합 컨트롤하기 위하여 제공하는 어플리케이션입니다. |
COMI-XMaster |
|
▶ COMI-Xmaster는 보드 구입시 무상으로 제공됩니다. ▶ 수치 및 그래프를 통하여 속도 및 위치에 대한 모니터링 기능을 제공합니다. |
CB-DMS-CEIP |
|
Connector |
|
