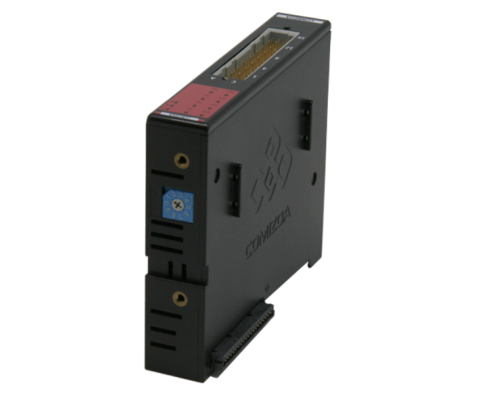

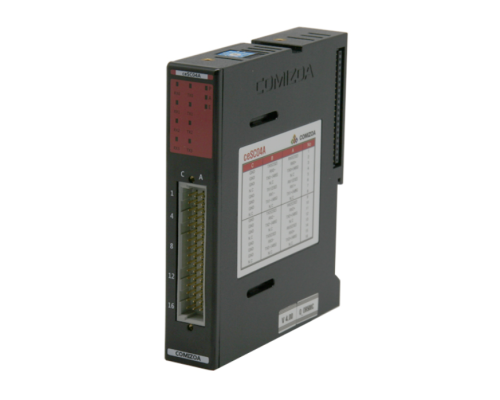

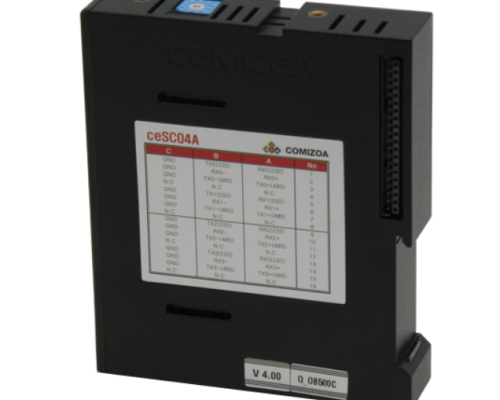

ceSC04A
4 ch RS232/422/485 Serial Module
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ceSC04A |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |
· ceSC04A 는 4 채널의 RS232/422/485 시리얼 통신 cEIP 슬레이브(Slave) 모듈입니다. · ceSC04A 는 해당 채널의 기능을 선택적으로 사용할 수 있어 통신의 종류에 구애받지 않고 모듈을 구성할 수 있습니다. |
General Specifications |
|
Install |
Industrial DIN rail |
Power consumption |
60mA type 70mA Max |
Serge protection |
10kV |
Connector |
ERNI 48 pin (PCN 10A-48P-2.54DS) |
Dimension |
85mm * 100mm * 20mm |
Serial Communication |
|
Number of channels |
Protocol selectable 4 channel |
Protocol |
RS232 / RS422 / Rs485 |
Baund-rate |
2400bps ~ 39400bps (optional 117500) |
FIFO |
64 byte transmit / 64 byte receive |
Termination register (RS422 / RS485) |
150Ω |
Supported S/W |
|
Platform | Windows 2000, Wijndows XP, Windows 7, Windows 10 |
COMI-XMaster Utility software |
|
Plenty of example codes |
|
Madic |
|
▶ MADIC은 Compact Ethernet IP인 cEIP를 통합 컨트롤하기 위하여 제공하는 어플리케이션입니다. |
COMI-XMaster |
|
▶ COMI-Xmaster는 보드 구입시 무상으로 제공됩니다. ▶ 수치 및 그래프를 통하여 속도 및 위치에 대한 모니터링 기능을 제공합니다. |
CB-EMS-CEIP (for SC04A) |
|
Connector |
|
