 introduction

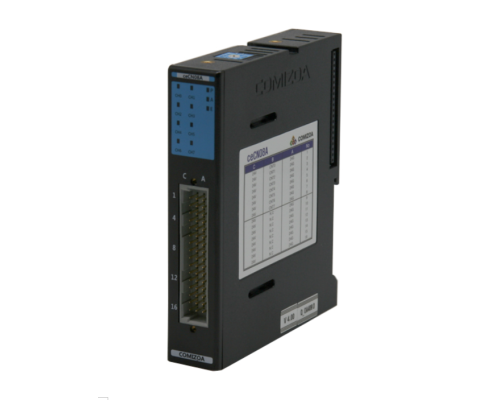

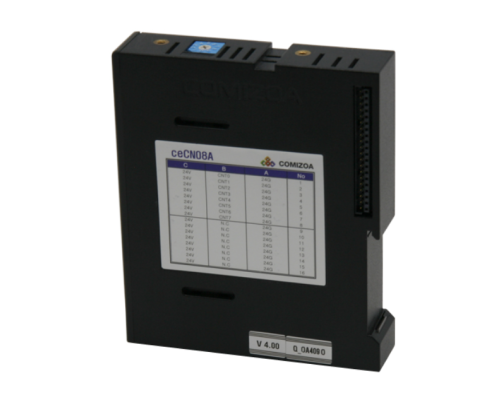

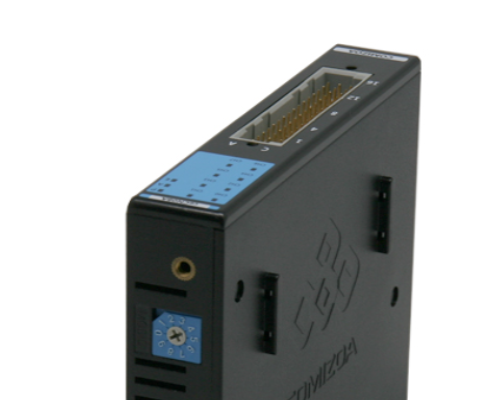

 · ceCN08A는 Network 기반 제어기의 Slave 모듈 중 하나로 8 채널의 Counter를 제공합니다.

 · 사용자의 신호 입력 속도에 따라 4단계로 설정할 수 있는 디지털 필터를 내장하여 안정성을 더욱 높였습니다.

 General Specifications

 Install

 Industrial DIn rail

 Power consumption

 60mA type. 90mA Max

 Serge protection

 10kV

 Connector

 ERNI 48 pin (PCN 10A-48P-2.54DS)

 Over current shutdown

 5A

 Dimension

 85mm * 100mm * 20mm

 Counter Input

 Number of channels

 Isolated 8 channels

 Counter resolution

 Unipolar binary 24 bit (0~ 16777216)

 Input type

 Current sinking type (NPN)

 Input range

 DC 0V ~ 24V

 Input current

 Min. 10mA/channel

 Input level tolerant

 Low(0V ~ 15V), High(17V ~ 24V)

 Isolation

 1000V channel to channel

 Input impedance

 2.2㏀

 Digital Filter

 Cutoff frequency (50 duty)

 500kHz, 20kHz, 4kHz, 500Hz

 minimum signal length

 1㎲, 25㎲, 125㎲, 1ms

 Supported S/W

 Platform

 COMI-XMaster Utility Software

 cEIP CNT Manager

 Plenty of example codes

 Medic

 ▶ MADIC은 Compact Ethernet IP인 cEIP를 통합 컨트롤하기 위하여 제공하는 어플리케이션입니다.
 ▶ MADIC에는 모션, DIO, AIO, Counter 등을 컨트롤하기 편리하며, 현재 모듈의 상태 정보를 확인할 수 있습니다.
 ▶ MADIC은 Tree형식으로 현재 연결된 노드와 하위 모듈을 표시합니다.
 ▶ 기존 MotionBuilder처럼 MADIC은 Compact된 모듈들을 관리 및 컨트롤 하실 수 있습니다.

 COMI-XMaster

 ▶ COMI-Xmaster는 보드 구입시 무상으로 제공됩니다.
 ▶ 모션컨트롤러의 전반적인 기능 테스트를 손 쉽게 수행할 수 있도록 하였습니다.
 ▶ DAS제품에도 제공되는 범용 유틸리티로서, 오실로스코프, 스펙트럼분석기, 함수발생기 등의 모듈도 같이 포함되어 있습니다.

 ▶ 수치 및 그래프를 통하여 속도 및 위치에 대한 모니터링 기능을 제공합니다.
 ▶ 화면의 공간 효율성을 위하여 동적 윈도우 확장 방식을 적용였습니다. 따라서 사용자는 필요 시에만 확장하여 표시할 수 있습니다.

 Connector
