 introduction

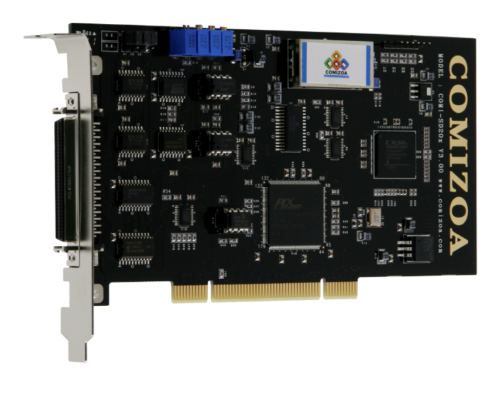

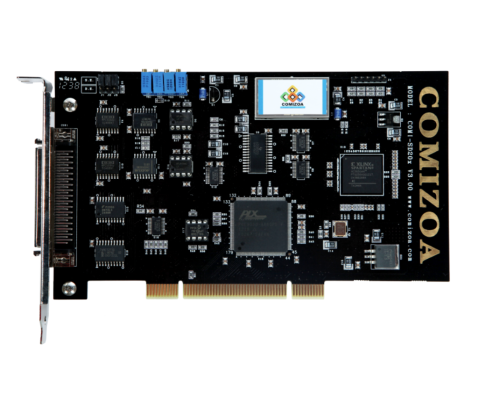

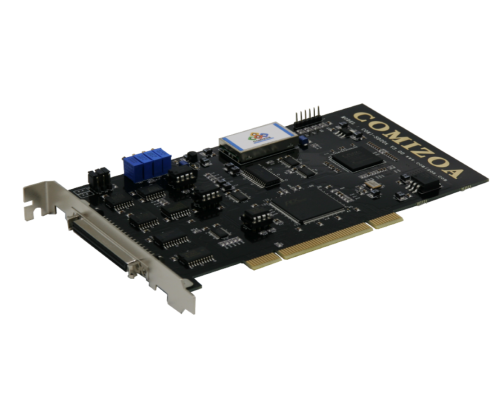

 · COMI-SD201은 아날로그 입력 전용 보드(Analog Input Data Acquisition Board) 입니다.

 · 아날로그 입력 16채널, 디지털 입력 8채널, 디지털 출력 8채널, 그리고 카운터 2채널로 구성되어 있습니다.

 · 아날로그 입력은 16비트 해상도(Resolution)로 최대 100kHz 로 샘플링 할 수 있습니다.

 · 각 채널의 입력 전압범위는 ±1V, ±2V, ±5V, ±10V, 0~1V, 0~2V, 0~5V, 0~10V 로 설정할 수 있습니다.

 · 디지털 입출력 채널은 TTL (+5V)방식, 카운터 32비트 카운터 입니다.

 General Specifications

 Analog input

 Single-ended 16 channels or differential 8 channels

 Digital I/O

 8 channels / 8channels

 Counter

 2 channels

 Dimension

 174mm * 107mm

 Bus

 IBM PC Bus (32 Bits PCI)

 A/D Conversion

 Complete 16 bit A/D conversion

 Type of ADC

 Successive approximation

 Input voltage range

 ±10V,±5V,±2V, ±1V, 0~10V, 0~5V, 0~2V, 0~1V

 Maximum sampling rate

 100 KHz

 Streaming to disk rate

 100 KHz (Tested on Pentium-Ⅲ 700MHz)

 Input impedance

 10MΩ

 A/D trigger mode

 Programmable timer, software, external trigger

 A/D trigger event

 Digital input

 Data transfer

 Programmed I/O, interrupt

 Channel configuration

 Gain, channel No.

 Digital Input

 TTL compatible input 8 channels

 Voltage level

 Low(0V ~ 0.8V), High(2V ~5V)

 Input load

 Low 0.5V(0.2mA), High 2.7V(20mA)

 Data transfer

 Programmed I/O

 Digital Output

 TTL compatible input 8 channels

 Voltage level

 Low(0V ~ 0.4V), High(2.4V ~5V)

 Input load

 Low 0.5V(0.2mA), High 2.7V(20mA)

 Data transfer

 Programmed I/O

 Supported S/W

 Plaform

 Windows 2000, Windows XP, Windows 7, Windows 10

 COMI-XMaster Utility Software

 Library : C/C++, C#, Visual Basic, Delphi

 Plenty of example codes

 COMI-SDT1 : Terminal board for SD Series and MU101 board

 CB-EML-SE : SCSI-SCSI 68 Pin Latch Cable

 Connector
