 introduction

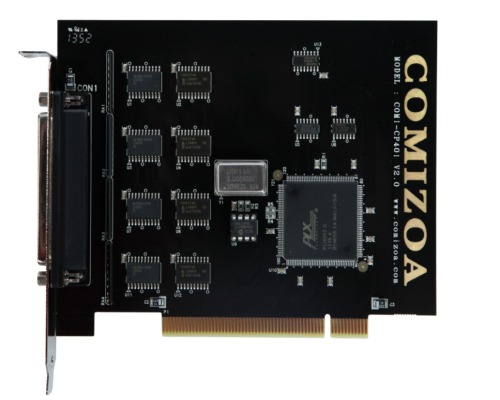

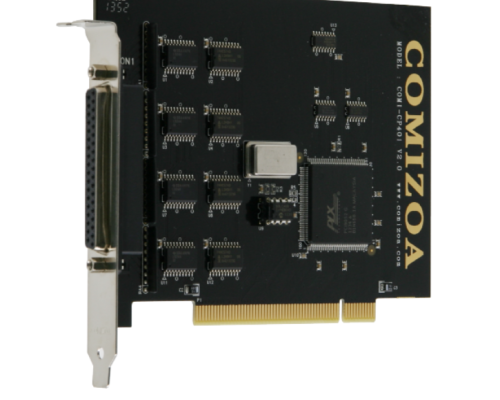

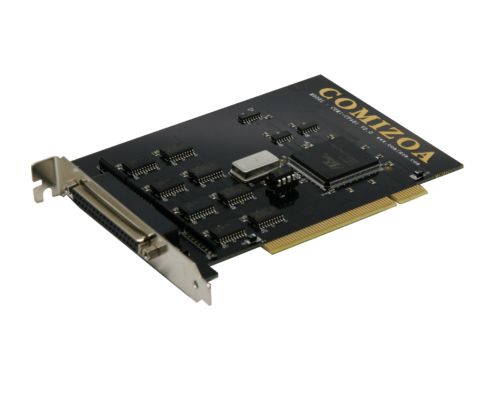

 · COMI-CP401은 디지털 입출력 전용 보드(Digital Input Output Data Acquisition Board) 입니다.

 · 32채널의 입력, 출력모드는 사용자가 선택할 수 있으며, 적합한 터미널 보드를 선택하여 외부 신호를 연결할 수 있습니다.

 · 릴레이 터미널 보드(CPT2), 전기적으로 절연되어 있는 터미널 보드(CPT3) 등 다양한 터미널 보드를 용도에 맞게 선택할 수 있습니다.

 General Specificaions

 Digital input

 32 channels or 16 channels

 Digital Output

 32 channels or 16 channels

 Dimension

 125 mm * 107 mm

 Bus

 IBM PC Bus (32 Bits PCI)

 Digitla Input

 TTL compatible input

 Channels

 Max. 32 channels

 Voltage level

 Low (0V ~ 0.8V), High (2V ~ 5V)

 Input load

 Low 0.5V (0.2mA), High 2.7V (20mA)

 Data transfer

 Programmed I/O

 Digital Output

 TTL compatible output

 Channels

 Max. 32 channels

 Voltage level

 Low (0V ~ 0.4V), High (2.4V ~ 5V)

 Input Load

 Low 0.5V (0.2mA), High 2.7V (20mA)

 Data transfer

 Programmed I/O

 CP401 Terminal Board

 COMI-CPT1 (TTL level, Di/DO user selectable)

 COMI-CPT2 (32 Relay output terminal)

 COMI-CPT3 (32 Opto-couple input terminal)

 COMI-CPT4 (16 Relay output, 16 Opto-couple input terminal)

 Supported S/W

 Platform

 COMI-XMaster Utility Software

 Library : C/C++, C#, Visual basic, Delphi

 Plenty of example codes

 COMI-CPT1 : 37 Pin General Terminal

 COMI-CPT4 : 16 Relay Output, 16 Opto-couple Input Terminal

 CB-DMS-TS : Dsub-Dsub 37 Pin Cable

 Connector
