커미조아

|

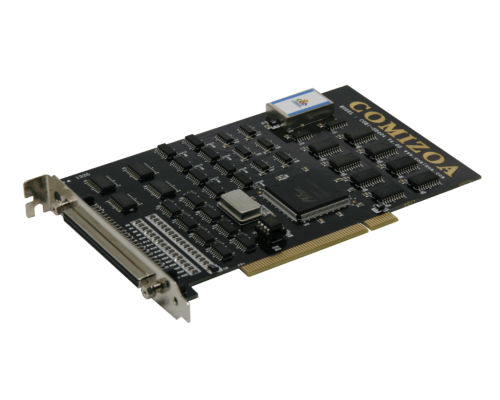

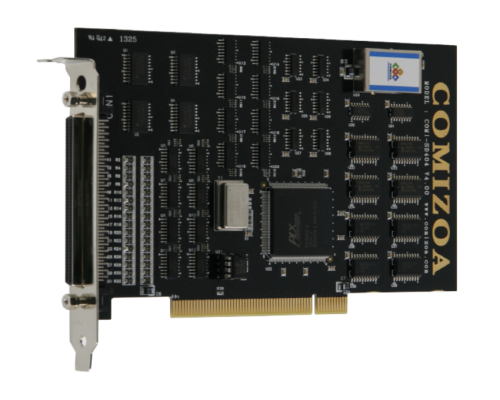

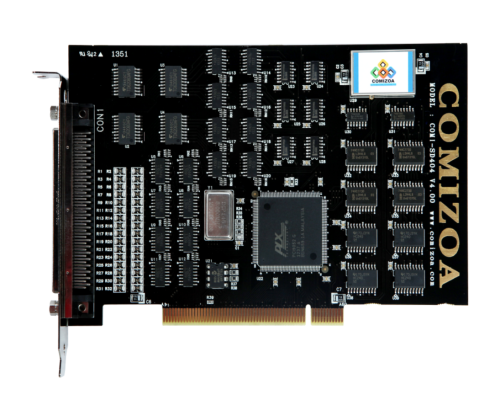

COMI-SD404
32ch Digital Input 32ch Digital Output Board
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| COMI-SD404 |
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |
· COMI-SD404 는 디지털 입출력 겸용 보드(Digital Input Output Data Acquisition Board) 입니다. · 전기적으로 절연된 32채널의 Darlington-TR 출력 (NPN) 과 32 채널 입력을 제공합니다. · 포터커플러 (Photo-Coupler)를 이용하여 전기적으로 절연되어 있어, 외부에서 유입되는 서지(Surge), 정전기(ESD)에 의해 PC 파손을 방지할 수 있습니다. |
General Specification |
|
Digital I/O |
32 channels / 32 channels |
Dimension |
174 mm * 114 mm |
Bus |
IBM PC Bus (32 Bits PCI) |
Digital Input |
|
Optical isolated input |
|
Channels |
32 channels |
Opto-isolator |
TLP 280-4 |
Input range |
5V ~ +24VDC |
Isolation |
1000V channel to channel |
Voltage level |
Low (0V ~ 1.5V), High (5V ~ 24V) |
Input impedance |
3.6 ㏀ |
Digital Output |
|
optical isolated input |
|
Channels |
32 channels |
Output type |
Darlington TR with common ground |
Output device |
ULN2803A (Coomon ground) |
Output voltage |
5V ~ 35V |
Sink current |
Max. 500mA / channel |
isolation voltage |
2500 Vrms |
Throughput |
10 kHz (100㎲) |
Response time |
20 ㎲ |
Supported S/W |
|
Platform | Windows 2000, Windows XP, WIndows 7, WIndows 10 |
COMI-XMaster Utility Software |
|
Library : C/C++, C#, Visual Basic, Delphi |
|
Plenty of example codes |
|
COMI-XMaster |
|
▶ COMI-Xmaster는 보드 구입시 무상으로 제공됩니다. |
COMI-SDT4 : 100 Pin Terminal |
|
CB-EMS-HD : SCSI-SCSI 100 Pin Cable |
|
Connector |
|
