커미조아

|

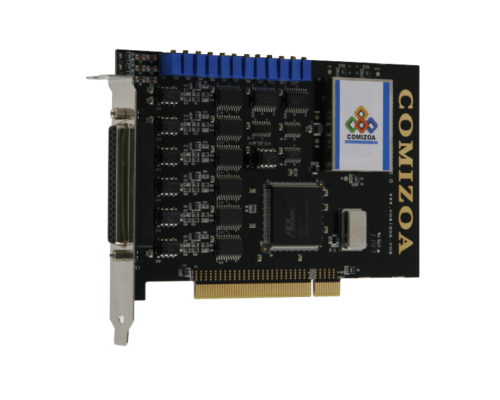

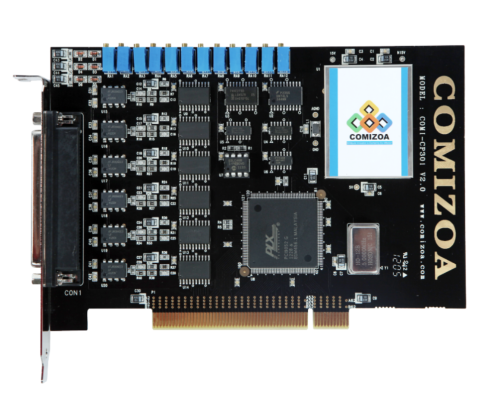

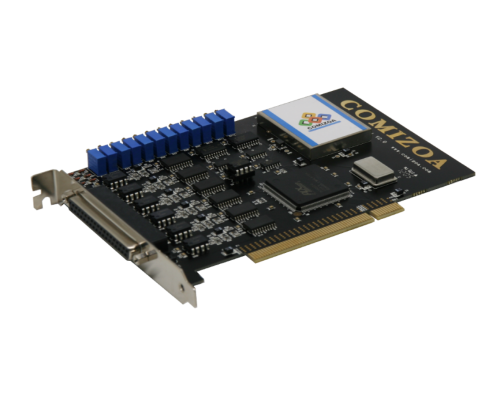

COMI-CP301
5ch Analog Output Board
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| COMI-CP301 |
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |
· COMI-CP301 은 아날로그 출력 전용 보드(Analog Output Data Acquisition Board) 입니다. · 아날로그 출력 (DC) 5채널, 디지털 입력 8채널, 디지털 출력 8채널로 구성되어 있습니다. · 아날로그 출력은 ±10V의 전압을 12비트 해상도로 출력할 수 있으며, 아날로그 출력 안정화 시간(settling tiem)은 2㎲ 입니다. · 디지털 입출력 채널은 TTL 방식(+5V) 입니다. |
Genenral Specification |
|
Analog Output |
6 Channels |
Digital I/O |
8 channels / 8 channels |
Dimension |
160 mm * 107 mm |
Bus |
IBM PC Bus (32 Bits PCI) |
D/A Conversion |
|
D/A channel |
6 channels (for single DC Output) |
Resolution |
12 bits, 1 in 4096 |
Settling time |
2 ㎲ |
Output voltage range |
±10V |
Data transfer |
Programmed I/O |
Digital Input |
|
TTl compatible input |
|
Channels |
8 channels |
Voltage level |
Low (0V ~ 0.8V), High (2V ~ 5V) |
Input load |
Low 0.5V (0.2mA), High 2.7V (20mA) |
Data transfer |
Programmed I/O |
Digital Output |
|
TTl compatible output |
|
Channels |
8 channels |
Voltage Level |
Low (0V ~ 0.4V), High (2.4V ~ 5V) |
Input load |
Low 0.5V (0.2mA), High 2.7V (20mA) |
Data transfer |
Programmed I/O |
Supported S/W |
|
Platform | Windows 2000, Windows Xp, Windows 7, Windows 10 |
COMi-XMaster Utility software |
|
Library : C/C++, C#, Visual Basic, Delphi |
|
Plenty of example codes |
|
COMI-XMaster |
|
▶ COMI-Xmaster는 보드 구입시 무상으로 제공됩니다. |
COMI-CPT1 : 37 Pin General terminal |
|
CB-DMS-TS : D sub-Dsub 37 Pin Cable |
|
Connector |
|
