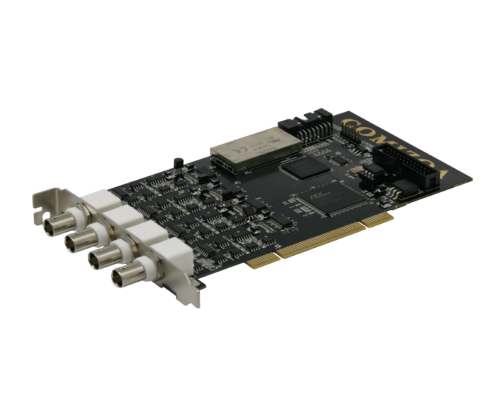

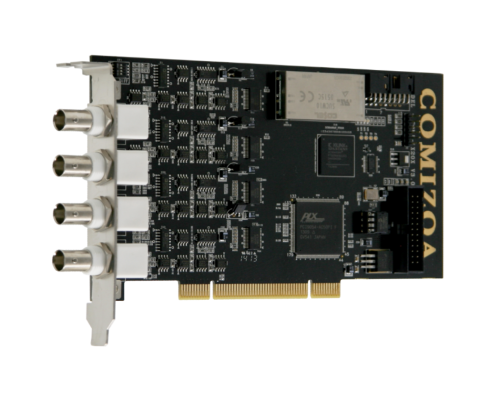

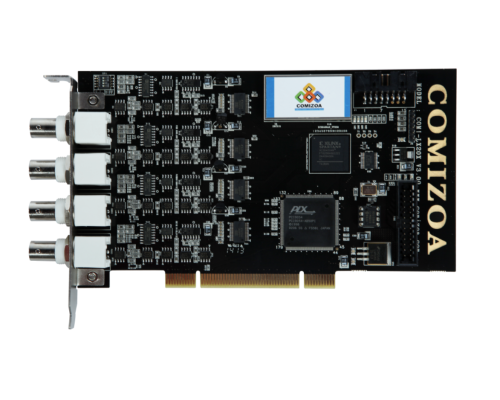

COMI-LX203

4ch Analog Input Board


DOWNLOAD
Model S/W Manual H/W Manual Driver Library Ex App Dim
COMI-LX203

 introduction

 · COMI-LX203 은 아날로그 입력전용 보드 (Analog Input Data Acquisition Board)입니다.


 · 아날로그 입력 4채널(Single-ended) 또는 4채널(Differential) 과 디지털 입출력 8채널로 구성되어 있습니다.


 · 아날로그 입력은 12비트 해상도(Resolution)로 최대 20MHz 로 샘플링 할 수 있으며, 에러율은 ±1LSB로 아날로그 입력 범위를 ±10V로 설정 시 10mV이내입니다.


 · 각 채널의 입력 전압 범위는 ±1V, ±2V, ±5V, ±10V 로 설정할 수 있습니다.


 · 각 아날로그 입력채널은 독립적으로 설계되어, 채널의 샘플링 동기화 및 동시 샘플링을 할 수 있습니다.


 · 디지털 입출력 채널은 TTL (+5V)방식으로 입력 또는 출력으로 설정하여 사용할 수 있습니다.


 · COMI-LX 시리즈는 다양하고 정밀한 입출력 기능을 제공하여, 사용자가 간편하게 제품개발 또는 각종 시험에 적합한 고급사양의 보드입니다.


 · 데이터 전송 효율을 높이고, 연속적인 실시간 데이터 샘플링을 위한 기술이 적용되어 있습니다.


 · 데이터 전송은 DMA(Direct Memory Access) 방식을 지원하여 사용자 PC의 부하를 최소화하는 구조로 설계되었습니다.


 · 보드 내부에 대용량 FIFO(8K word) 를 내장하여, 버퍼 부족으로 인한 데이터의 유실을 방지하고 있습니다.


 · COMI-LX203 은 동시 동시 샘플링이 필요한 진동, 소음 계측 등의 전문분야에 적합하며, COMI-BUS를 이용하여 다채널 동기 샘플링을 구현할 수 있습니다.



 General Specifications

 Analog input

 Single-ended 4 channels or differential 4 channels

 Digitla I/O

 8 channels / 8 channels

 Dimension

 290 mm * 100 mm

 Bus

 IBM PC Bus (32 Bits PCI)

 A/D Conversion

 Complete 12 bits A/D conversion

 Type of ADC

 Successive approximation

 A/D channels

 Single-ended 4 channels or differential 4 channels

 Input voltage range

 ±10V, ±5V, ±2V, ±1V

 Resolution

 12 bits, 1 in 4096

 Maximum sampling rate

 20 MHz for each channel

 Streaming to disk rate

 3 MHz (tested on pentium - lll 700 MHz)

 Input impedance

 10 ㏁

 A/D trigger mode

 Programmable timer, softwrae, external trigger

 A/D trigger event

 Analog input, digital input, COMI-BUS

 Data transfer

 Programmed I/O, interrupt, DMA

 Channel configuration

 Gain

 Digital Input

 TTL compatible input



 Channels

 Max. 8 channels

 Voltage level

 Low (0V ~ 0.8V), High (2V ~ 5V)

 Input load

 Low 0.5V (0.2mA), High 2.7V (20mA)

 Data transfer

 Programmed I/O

 Digital Output

 TTL compatible output

 Channels

 Max. 8 channels

 Voltage level

 Low (0V ~ 0.4V), High (2.4V ~ 5V)

 Input Load

 Low 0.5V (0.2mA), High 2.7V (20mA)

 Data transfer

 Programmed I/O

 Supported S/W

 Platform

 Windows 2000, Windows XP, WIndows 7, WIndows 10

 COMI-Xmaster Utility Software

 Library : C/C++, C#, Visual Basic, Delphi

 Plenty of example codes



 COMI-XMaster



 ▶ COMI-Xmaster는 보드 구입시 무상으로 제공됩니다.
 ▶ 모션컨트롤러의 전반적인 기능 테스트를 손 쉽게 수행할 수 있도록 하였습니다.
 ▶ DAS제품에도 제공되는 범용 유틸리티로서, 오실로스코프, 스펙트럼분석기, 함수발생기 등의 모듈도 같이 포함되어 있습니다.
 ▶ 수치 및 그래프를 통하여 속도 및 위치에 대한 모니터링 기능을 제공합니다.
 ▶ 화면의 공간 효율성을 위하여 동적 윈도우 확장 방식을 적용였습니다. 따라서 사용자는 필요 시에만 확장하여 표시할 수 있습니다.




 COMI-LXT2 : Terminal Set for LX20x Series



 CB-SPN-LA : BNC-Clip Cable



 CB-SPN-LB : BNC-BNC Cable





 Connector
