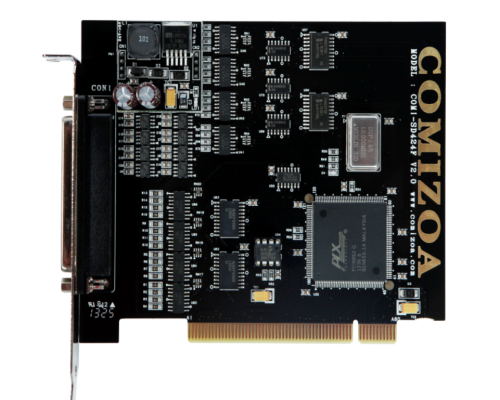

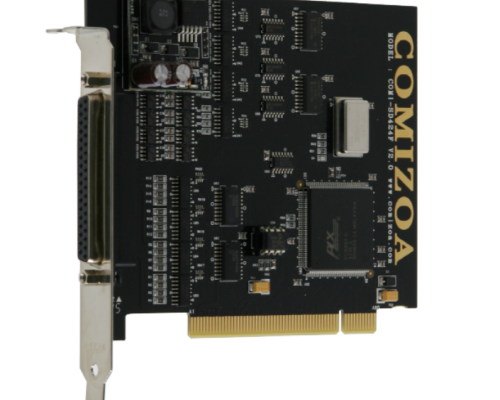

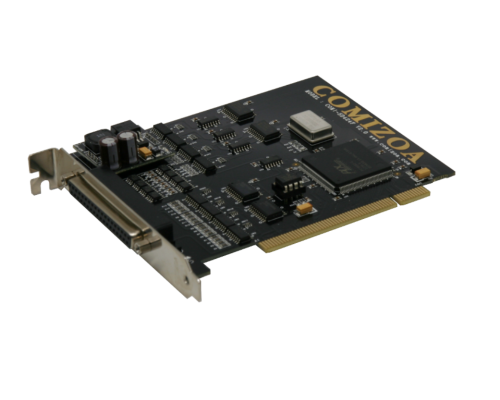

COMI-SD424F16ch Digital Input 16ch Digital Output Board |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| COMI-SD424F |
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |
· COMI-SD424F 는 디지털 입출력 겸용 보드(Digital Input Output Data Acquisition Board) 입니다. · 전기적으로 절연된 16채널의 FET 출력 (NPN) 과 16 채널 입력을 제공합니다. · 포토커플러 (Photo-Coupler) 를 이용하여 전기적으로 절연되어 있어, 외부에서 유입되는 서지(Surge), 정전기(ESD)에 의한 PC 파손을 방지할 수 있습니다. |
General Specifications |
|
Digital I/O |
16 channels / 16 channels |
Dimension |
138 mm * 114 mm |
Bus |
IBM PC Bus (32 Bits PCI) |
Digital Input |
|
Optical isolated input |
|
Channels |
16 channels |
Opto-isolator |
TLP281-4 (current sink) |
Input range |
5V ~ +24VDC |
Isolation |
1000V channel to channel |
Voltage level |
Low (0V ~1.5V), High (5V ~ 24V) |
Input impedance |
3.6 ㏀ |
Digital Output |
|
Optical isolated input |
|
Channels |
16 channels |
Output type |
MOSFET with common ground |
Output device |
IPS042G (common ground) |
Output voltage |
5V ~ 35V |
Rds (ON state resistance) |
500 mΩ Max |
Sink surrent |
Max. 500 mA/channel |
Isolation voltage |
2500 Vrms |
throughput |
10 kHz (100㎲) |
Response time |
20 ㎲ |
Supported S/W |
|
Platform | Windows 2000, Windows XP, WIndows 7, Windows 10 |
COMI-XMaster Utility Software |
|
Library : C/C++, C#, Visual basic, Delphi |
|
Plenty of example codes |
|
COMI-XMaster |
|
▶ COMI-Xmaster는 보드 구입시 무상으로 제공됩니다. |
COMI-SDT32 : SD424 37 Pin Digital I/O Terminal |
|
CB-DMS-TS : Dsub-Dsub 37 Pin Cable |
|
Connector |
|
