 introduction

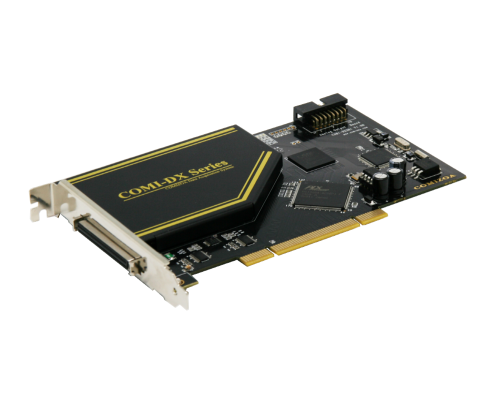

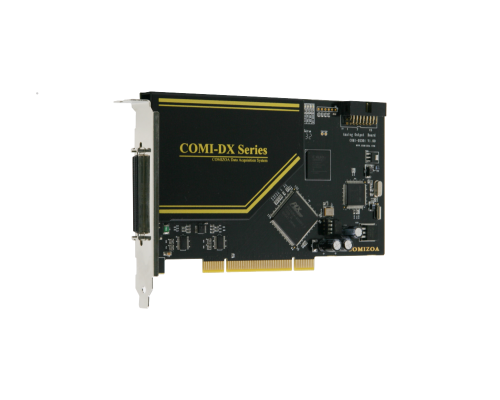

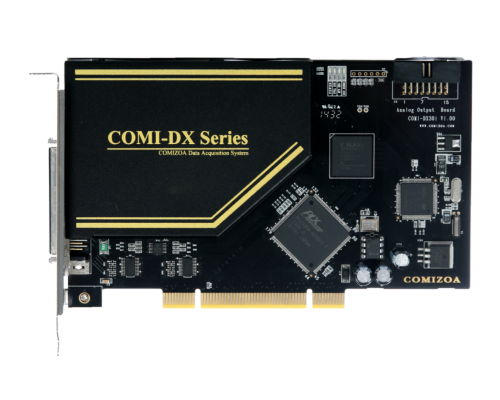

 · COMI-DX301 은 아날로그 출력 전용 보드(Analog Output Data Acquisition Board) 입니다.

 · 아날로그 출력 8채널, 디지털 입출력 16채널 그리고 카운터 2채널, 펄스발생기 2채널로 구성되어 있습니다.

 · 아날로그 출력은 ±10V 의 전압을 16비트 해상도로 출력할 수 있습니다.

 · 임의 파형발생기 (WaveForm Generator) 는 각 채널의 내장된 RAM을 이용하여, 사용자가 정의한 임의의 파형을 원하는 주파수로 출력할 수 있습니다.

 · COMI-DX시리즈는 ARM 프로세서를 내장하여 CPU의 부하를 줄이고, 다양한 기능을 보드에서 처리할 수 있습니다.

 General Specification

 Analog Output

 8 channels

 Digital I/O

 16 channels

 Pulse generator

 2 channels

 Pulse Counter

 2 channels

 Dimension

 176mm * 106mm (W x H)

 ARM 프로세서 (cortex-M3) 내장

 D/A Conversion

 Channels

 8 channels (DC Output, WaveForGenerator(WFG))

 Resolution

 16 bit

 Settling time

 10 ㎲

 Output voltage level

 ±10.8V, ±10V, ±5V, 0~10.8V, 0~10V, 0~5V

 Data transfer

 Programmed I/O

 Digital Input

 TTL compatible input

 Channels

 Max 16 channels

 Voltage level

 Low (0V~0.4V), High (2.4V ~ )

 Input level

 Low 0.5V (0.2mA), High 2.7V (0.4mA)

 Data transfer

 Programmed I/O, Interrupt

 Digital output

 TTL compatible input

 Channels

 Max 16 channels

 Voltage level

 Low (0V~0.4V), High (2.4V ~ )

 Input load

 Low 0.5V (0.2mA), High 2.7V (0.4mA)

 Data transfer

 Programmed I/O, Interrupt

 FPGA Counter

 Input channel

 2 channels

 Resolution

 32 bit

 Software reset

 Real time Clock

 Data transfer

 Programmed I/O, Interrupt

 Pulse generator

 Channel

 2 channels

 Resolution

 32 bit

 Base clock available

 10 ㎒

 Connector
