 introduction

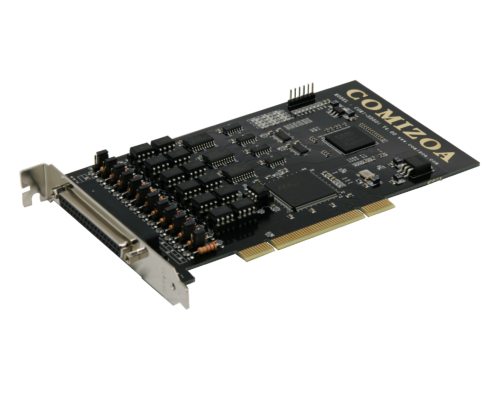

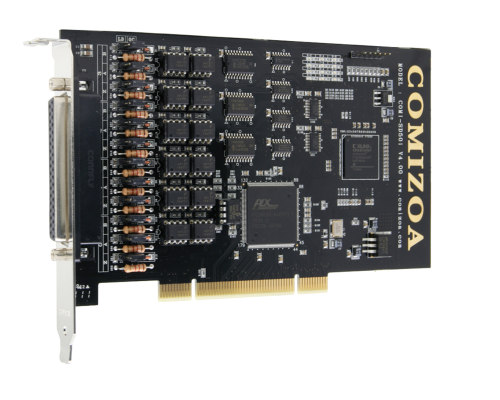

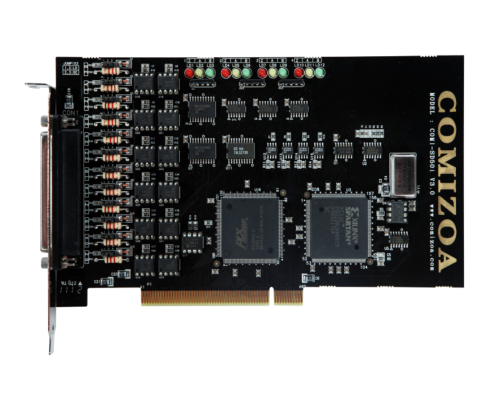

 · COMI-SD501 은 타이머/카운터 보드(Counter/Timer Data Acquisition board) 입니다.

 · 4채널 Encoder Counter 신호(A/B/Z Phase)를 입력 받아 카운터 할 수 있으며, 모드 설정에 따라 입력 신호의 주파수를 측정하는 기능도 제공합니다.

 · 유틸리티 프로그램인 X-Master 를 이용하면, 엔코더와 관련된 다양한 기능(카운트, 회전속도, 입력주파수 등)을 확인할 수 있습니다.

 General Specifications

 Encoder/Counter input

 4 channels

 Pulse generator

 4 channels

 Digital output

 5 channels

 Dimention

 195 mm * 107 mm

 Bus

 IBM PC Bus (32 Bits PCI)

 Encoder Counter

 Encoder A counter

 24 bits counter, up/down binary, BCD, 24 hour clock

 Encoder Z counter

 16 bits up/down counter (auto direction)

 X1, X2, X4 quadrature

 User selectable

 Channel number

 4 channels

 Input impedance

 1.2 ㏀

 Digital Output

 TTL compatible output

 Channels

 5 channels

 voltage level

 Low (0V ~ 0.4V), High (2.4V ~ 5V)

 Input Load

 Low 0.5V (0.2 mA), High 2.7 (20 mA)

 Data transfer

 Programmed I/O

 Pulse Generator

 Channel

 4 channels

 Resulution

 32 bits

 Base clock available

 10 MHz

 Pulse generator

 16 bits counter * 2 (one for frequency, the other for number setting)

 Programmable rate generator / programmable pulse count limitation

 Supported S/W

 Platform

 COMI-XMaster

 Library : C/C++, C#, Visual basic, Delphi

 Plenty of example codes

 COMI-XMaster

 ▶ COMI-Xmaster는 보드 구입시 무상으로 제공됩니다.
 ▶ 모션컨트롤러의 전반적인 기능 테스트를 손 쉽게 수행할 수 있도록 하였습니다.
 ▶ DAS제품에도 제공되는 범용 유틸리티로서, 오실로스코프, 스펙트럼분석기, 함수발생기 등의 모듈도 같이 포함되어 있습니다.
 ▶ 수치 및 그래프를 통하여 속도 및 위치에 대한 모니터링 기능을 제공합니다.
 ▶ 화면의 공간 효율성을 위하여 동적 윈도우 확장 방식을 적용였습니다. 따라서 사용자는 필요 시에만 확장하여 표시할 수 있습니다.

 COMI-CPT1 : D-Sub 37 Pin - General Terminal

 CB-DMS-TS : Dsub-Dsub 37 Pin Screw Cable

 Connector
