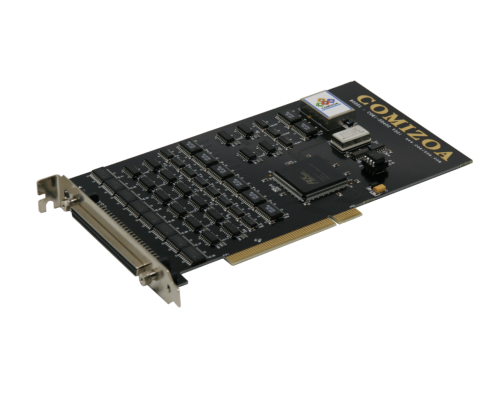

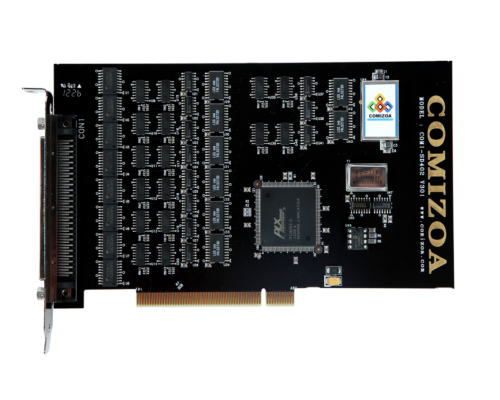

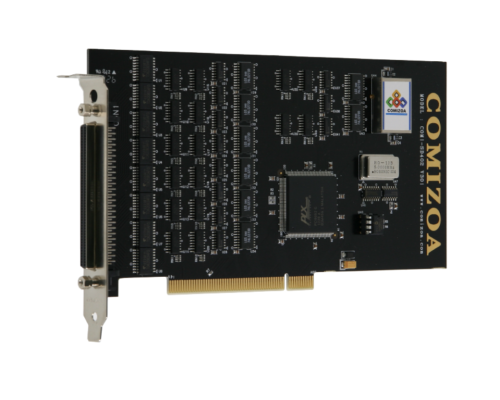

COMI-SD40264ch Digital Output Board |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DOWNLOAD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | S/W Manual | H/W Manual | Driver | Library | Ex | App | Dim | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| COMI-SD402 |
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
introduction |
· COMI-SD402 는 디지털 출력 전용 보드(Digital Output Data Acquisition Board) 입니다. · 전기적으로 절연된 64채널의 Darlington-RT 출력 (NPN)을 제공합니다. · 포토커플러 (Photo-Coupler)를 이용하여 전기적으로 절연되어 있어, 외부에서 유입되는 서지(Surge), 정전기(ESD)에 의한 PC 파손을 방지할 수 있습니다. |
General Specifications |
|
Digital output |
64 channels |
Dimension |
199 mm * 114 mm |
Bus |
IBM PC Bus (32 Bits PCI) |
Digital Output |
|
Optical isolated output |
|
Channels |
64 channels |
Output type |
Darlington TR with common ground |
Output device |
ULN2803A (Common ground) |
Output voltage |
5V ~ 35V |
Sink current |
Max. 500mA/channel |
Isolation voltage |
2500 Vrms |
Throughput |
10kHz (100㎲) |
Response time |
20 ㎲ |
Supported S/W |
|
Platform |
Windows 2000, WIndows XP, Windows 7, WIndows 10 |
COMi-XMaster Utility Software |
|
Library : C/C++, C#, Visual Basic, Delphi |
|
Plenty of example codes |
|
COMI-XMaster |
|
▶ COMI-Xmaster는 보드 구입시 무상으로 제공됩니다. |
COMI-SDT4 : 100 Pin Terminal |
|
CB-EMS-HD : SCSI-SCSI 100 Pin Cable |
|
Connector |
|
